Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

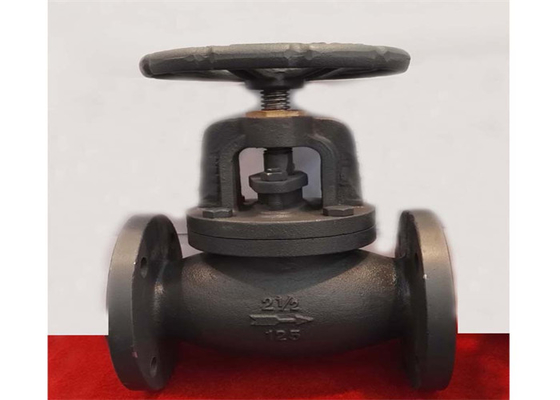

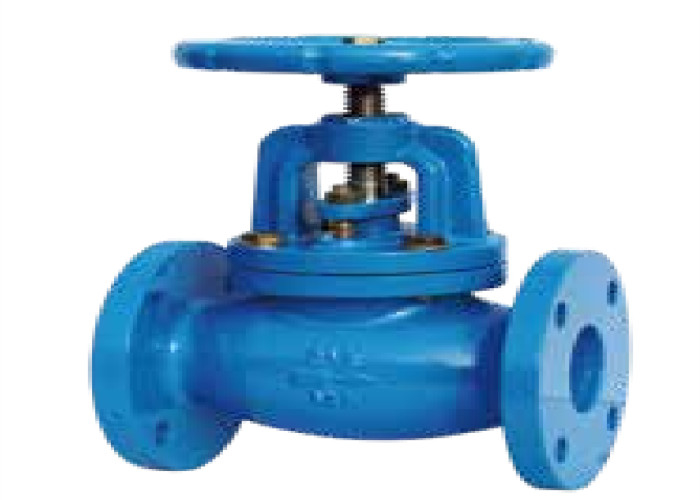

| Nama Produk: | Katup Globe Bergelang | Tekanan: | Tekanan Sedang |
|---|---|---|---|
| Kekuatan: | Roda Tangan Dioperasikan | Standar: | ANSI, API |
| Bahan Tubuh: | Besi | Ukuran: | 2" sampai 10" |
| Suhu kerja: | -10℃ Sampai 150 | Media: | Air, Minyak, Uap |
| Warna: | hitam | Koneksi: | Bergelang, RF |
| Cahaya Tinggi: | 125LB 2 Inch Globe Valve,Tahan Karat 2 Inch Globe Valve,Cast Iron Wheel API Globe Valve |
||
Katup penghenti standar Amerika dan katup penghenti flensa termasuk dalam jenis katup yang sama.Bagian penutup adalah cakram katup, dan batang katup berputar di sekitar tengah
| Standar dasar | |
| Ujung flensa | ASME/ANSI B16.1 |
| Tatap muka | ASME B16.10 |
| Uji | MSSSP-70 |
Rangkaian katup banyak digunakan untuk membuka dan menutup pipa dengan tekanan nominal kurang dari 125lb
| Ukuran: | 2 " -12" |
| Tekanan normal (PSI) | 125/250 |
| Suhu yang sesuai | <100 °C |
| Tes segel | 1.41mpa/1.38MPa |
| Tes cangkang | 2.46mpa/6.0MPa |
| Media yang cocok: | uap, air |
| bagian nama | tubuh | cincin penyegelan tubuh | cincin cakram | cakram | tangkai | sedang mengemas | paking | baut | kelenjar pengepakan | kap mesin | roda | mur roda |
| bahan | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | grafit | 08+ grafit | 35 | QT450-10 | HT200 | HT200 | Q235 |

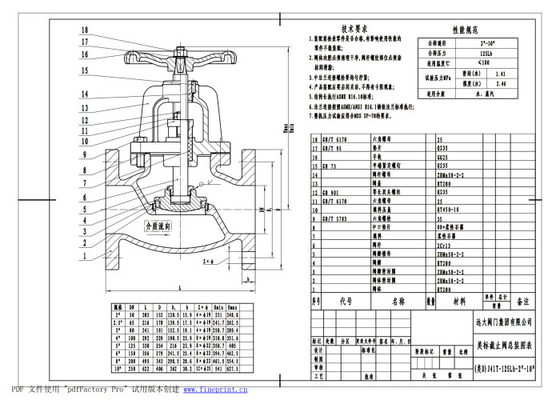

| Ukuran | DN | L | D | D1 | B | Zxф | hmin | Hmax | ф. |
| 2" | 50 | 203 | 152 | 120.5 | 15.9 | 4xф19 | 231 | 248.8 | 180 |
| 2-1/2 " | 65 | 216 | 178 | 139.5 | 17.5 | 4xф19 | 241.5 | 262.5 | 180 |
| 3" | 80 | 241 | 191 | 152,5 | 19.1 | 4xф19 | 258.7 | 289.5 | 180 |
| 4" | 100 | 292 | 229 | 190.5 | 23.9 | 8xф19 | 310.8 | 351.6 | 250 |
| 5" | 125 | 330 | 254 | 216 | 23.9 | 8xф22 | 350,7 | 405 | 250 |
| 6" | 150 | 356 | 279 | 241.5 | 25.4 | 8xф22 | 394.7 | 462.5 | 300 |
| 8" | 200 | 495 | 343 | 298.5 | 28.6 | 8xф22 | 461.5 | 554.5 | 360 |
| 10" | 250 | 622 | 406 | 362 | 30.2 | 12xф25 | 541 | 627.5 | 400 |
1. Tahanan fluida kecil, dan koefisien tahanannya sama dengan bagian pipa dengan panjang yang sama.
2. Struktur sederhana, volume kecil dan ringan.
3. Ini ketat dan dapat diandalkan.Saat ini, permukaan penyegelan katup gerbang banyak terbuat dari plastik dengan kinerja penyegelan yang baik, dan telah banyak digunakan dalam sistem vakum.
4. Mudah dioperasikan dan dibuka dan ditutup dengan cepat.Hanya perlu memutar 90 ° dari buka penuh hingga tutup penuh, yang nyaman untuk kendali jarak jauh.
5. Perawatannya mudah, struktur katup gerbangnya sederhana, cincin penyegelnya umumnya dapat dipindahkan, dan pembongkaran dan penggantiannya relatif nyaman.
6. Ketika terbuka penuh atau tertutup penuh, permukaan penyegelan bola dan dudukan katup harus diisolasi dari media.Ketika media melewati, itu tidak akan menyebabkan erosi permukaan penyegelan katup.
7. Ini memiliki berbagai aplikasi.Diameternya berkisar dari beberapa milimeter hingga beberapa meter.Hal ini dapat diterapkan dari vakum tinggi ke tekanan tinggi.Ketika bola berputar 90 derajat, itu harus bulat di saluran masuk dan keluar, untuk memotong aliran
