Rumah ProdukAngkat Katup Periksa

Gost sS 304 Lift Type Check Valve, Katup Kontrol Angkat anti erosi

Sertifikasi
Cina China • Yuanda Valve Group Co., Ltd. Sertifikasi
Cina China • Yuanda Valve Group Co., Ltd. Sertifikasi
I 'm Online Chat Now

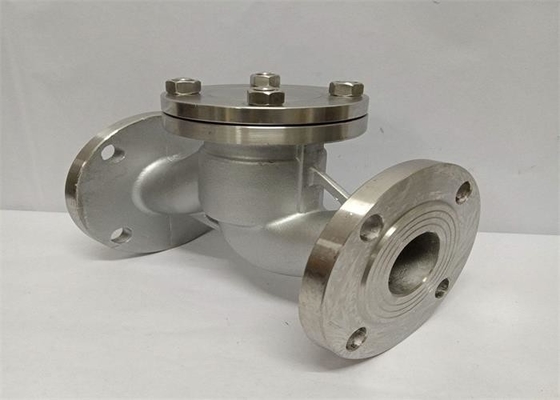

Gost sS 304 Lift Type Check Valve, Katup Kontrol Angkat anti erosi

Gost sS 304 Lift Type Check Valve , anti erosion Lift Control Valve
Gost sS 304 Lift Type Check Valve , anti erosion Lift Control Valve

Gambar besar :  Gost sS 304 Lift Type Check Valve, Katup Kontrol Angkat anti erosi

Detail produk:
Tempat asal: Cina
Nama merek: Yuancheng
Nomor model: H41W-16P
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 buah
Harga: Negotiable
Kemasan rincian: kotak kayu 1200*1100*1100
Waktu pengiriman: 5-8 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10000 pcs per tahun
Detil Deskripsi produk
Nama Produk: Angkat Katup Periksa Suhu media: 425
Bahan Tubuh: Baja tahan karat / 304 Warna: Permintaan/Tubuh Pelanggan
Koneksi: ujung flensa Sedang: Minyak Air Gas
Kekuatan: Non Ukuran: DN15-DN300
Cakram: 304/baja tahan karat Standar: Standar GB / Gost
Cahaya Tinggi:

Katup Periksa Jenis Angkat Gost

,

Katup Periksa Jenis Angkat SS 304

,

Katup Kontrol Angkat Anti Erosi

Gost Stainless Steel 1.6/2.5/4.0/6.4 Mpa Flange End Lift Check Valve





pengantar



Katup ini cocok pada pipa jenis asam nitrat tidak mencegah arus merugikan menengah untuk membuka satu arah menutup.





Modus instalasi



1. untuk katup periksa dengan cakram katup meluncur di sepanjang garis tengah vertikal badan katup, katup periksa ulir internal hanya dapat dipasang pada pipa horizontal, dan cakram katup pada katup periksa berdiameter kecil bertekanan tinggi dapat mengadopsi bola.Bentuk bodi katup kupu-kupu sama dengan katup penghenti (yang dapat digunakan sebagai katup penghenti), sehingga koefisien tahanan fluidanya besar.Strukturnya mirip dengan katup penghenti, dan badan katup serta cakramnya sama dengan katup penghenti.Bagian atas cakram katup dan bagian bawah penutup katup diproses dengan selongsong pemandu.Selongsong pemandu cakram katup dapat naik dan turun dengan bebas di selongsong pemandu cakram katup.Ketika media mengalir ke hilir, cakram katup terbuka oleh dorongan media.Ketika media berhenti mengalir, piringan katup jatuh pada dudukan katup secara vertikal untuk mencegah aliran balik media.Arah saluran masuk dan keluar sedang dari katup periksa kupu-kupu tegak lurus dengan saluran dudukan katup;Untuk katup periksa angkat vertikal, arah saluran masuk dan keluar sedang sama dengan saluran dudukan katup, dan hambatan alirannya lebih kecil dari pada katup periksa lurus.

2. katup yang cakramnya meluncur di sepanjang garis tengah badan katup.Pipa periksa katup adalah katup baru.Ini memiliki volume kecil, ringan dan teknologi pemrosesan yang baik.Ini adalah salah satu arah pengembangan katup periksa.Namun, koefisien tahanan fluida sedikit lebih besar dari pada katup periksa ayun





Dimensi





Jenis DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
H41H/ Y-16C Pengukuran t(mm) L 130 150 160 180 200 230 290 310 350 400 480 600 622 698
D 95 105 115 140 150 165 185 200 220 250 285 335 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
BF 14—2 16—2 16—2 18—2 18—2 20—2 20—2 20—2 22—2 22—2 24—2 26—2 30—2 30—2
Zx d 4X 14 4Xф14 4X 14 4Xф18 4X 18 4X 18 4X 18 8Xф18 8Xф18 8Xф18 8Xф22 12Xф23 12Xф25 12Xф25
berat (kg) 3.3 4.13 5.33 8.7 11.66 14.33 23 27 35.2 54 73.2 126 175 262

Jenis DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
H41H/ Y-16C Pengukuran t(mm) L 130 150 160 180 200 230 290 310 350 400 480 600 622 698
D 95 105 115 140 150 165 185 200 220 250 285 335 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
BF 14—2 16—2 16—2 18—2 18—2 20—2 20—2 20—2 22—2 22—2 24—2 26—2 30—2 30—2
Zx d 4X 14 4Xф14 4X 14 4Xф18 4X 18 4X 18 8X 18 8Xф18 8Xф22 8Xф26 8Xф26 12Xф26 12Xф30 16Xф30
berat (kg) 3.3 4.13 5.33 8.7 13.00 14.33 23 27 45.0 54 73.2 148 191 450



Gost sS 304 Lift Type Check Valve, Katup Kontrol Angkat anti erosi 0Gost sS 304 Lift Type Check Valve, Katup Kontrol Angkat anti erosi 1Gost sS 304 Lift Type Check Valve, Katup Kontrol Angkat anti erosi 2Gost sS 304 Lift Type Check Valve, Katup Kontrol Angkat anti erosi 3
