Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

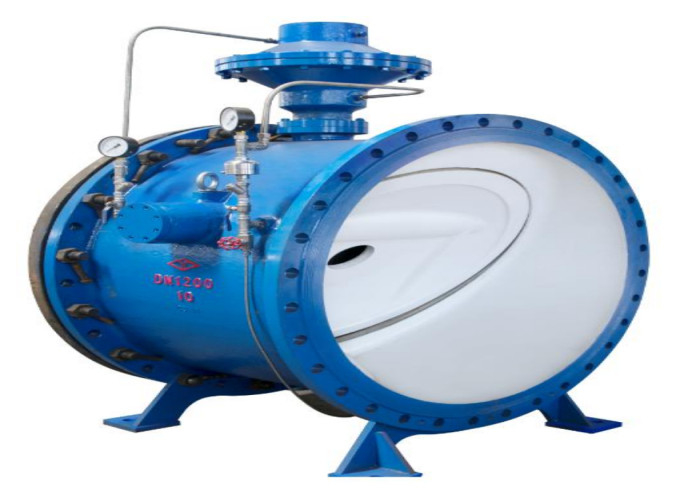

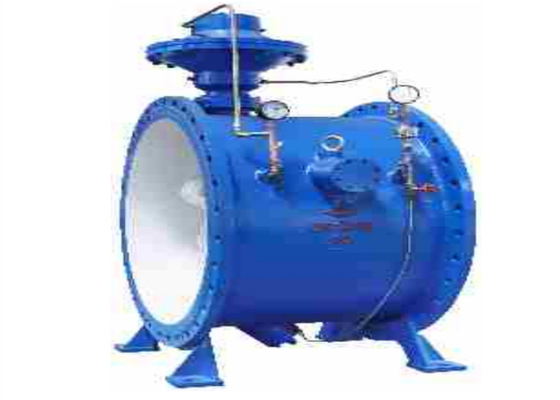

| Nama Produk: | Katup Periksa Ayun Bergelang | Warna: | Permintaan pelanggan, biru |
|---|---|---|---|
| Bahan Tubuh: | Besi Ulet | Standar: | GB |
| Koneksi: | ujung flensa | Sedang: | Air Minyak Gas |
| Suhu kerja: | 80℃ | Jenis: | Katup Kekuatan Pipa |
| Menyoroti: | GB Katup Besi Ulet,Katup Periksa Besi Ulet Antikorosi,Katup Periksa Jenis Flange Tahan Karat |
||
Katup memiliki fungsi mencegah aliran balik, menghidupkan pompa dengan beban ringan, mengurangi palu air, kontrol otomatis, dan pemantauan jarak jauh.Ini digunakan di outlet pompa air sentrifugal, yang secara efektif dapat mencegah kecelakaan palu air jika terjadi tersandung dan kegagalan daya yang tidak disengaja karena arus awal yang berlebihan, dan melindungi keselamatan pompa air dan peralatan jaringan pipa.
Katup adalah produk yang ditingkatkan dari katup kontrol pompa air multi-fungsi.Fungsi utama dan prinsip kerjanya pada dasarnya sama, tetapi memiliki volume kecil, ringan, resistansi rendah, dan konsumsi energi rendah.Ini sangat cocok untuk pembuatan katup berdiameter besar.Semakin besar diameternya, semakin jelas keuntungannya.
| Jenis | GL41H-10Q |
| Tekanan | 1.0 mpa |
| Tes cangkang (air) | 1,5 mpa |
| Tes segel (air) | 1.1 mpa |
| Suhu | 80 |
| Sedang | air, limbah, air baku, Minyak |
| Tubuh, Disk | Besi Ulet |
| Tangkai | Besi tahan karat |
| diafragma | NBR / EPDM |
| Perakitan silinder piston penutupan lambat | 2Cr13, 304/316 |
| Kursi, Disk | Besi tahan karat |
| DN | |||||||||||||||
| 1.0MPa | 1.6MPa | ||||||||||||||
| MM | L | L1 | L2 | H | H1 | B | B1 | B2 | b | D | D1 | n-φd | D | D1 | n-φd |
| 200 | 190 | / | / | 520 | / | 355 | / | / | / | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 250 | / | / | 580 | / | 420 | / | / | / | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 270 | / | / | 710 | / | 490 | / | / | / | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 290 | / | / | 770 | / | 560 | / | / | / | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 406 | / | / | 830 | / | 625 | / | / | / | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 432 | / | / | 870 | / | 685 | / | / | / | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 457 | / | / | 930 | / | 720 | / | / | / | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
| 600 | 508 | / | / | 1090 | / | 910 | / | / | / | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | 30 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 36 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 850 | 780 | 580 | 2069 | 850 | 1610 | 1000 | 900 | 34 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
| 1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 36 | 1675 | 1590 | 36-42 | 1685 | 1590 | 36-48 |
| 1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | 36 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-55 |
| 1800 | 1200 | 860 | 700 | 2820 | 1150 | 2400 | 1620 | 1400 | 36 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 |
