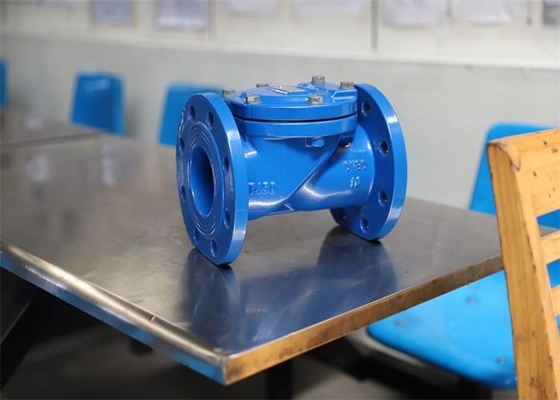

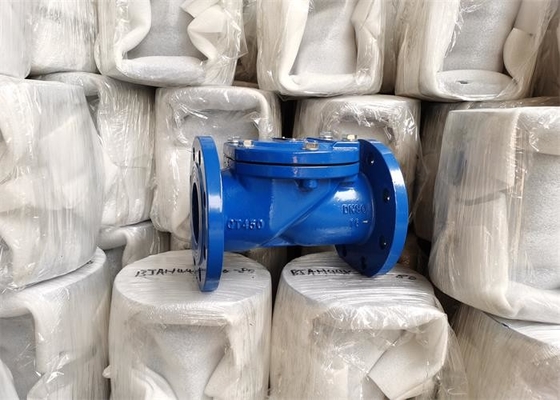

Bahan Besi Ulet Plat Karet Check Valve Flanged Swing Check Valve

Penggunaan

Katup ini terutama digunakan di outlet pompa pipa dalam sistem pasokan air dan drainase, minyak bumi, industri kimia dan departemen industri cair non korosif lainnya untuk mencegah arus balik menengah.

Struktur dan prinsip aksi

Katup dihubungkan dengan flensa, permukaan penyegelan mengadopsi desain miring, dan waktu penutupan pendek, yang dapat mengurangi tekanan palu air.Katup terdiri dari badan katup, penutup katup, cakram katup dan bagian lainnya.

Fitur katup

1. Resistansi fluida kecil, dan permukaan penyegelan kurang tergerus dan terkikis oleh media.

2. Bentuk sederhana, teknologi manufaktur yang baik dan jangkauan aplikasi yang luas.

3. Perangkat posisi terbatas di rongga bagian dalam badan katup mencegah posisi pembukaan cakram katup terlalu tinggi untuk ditutup, membuat kinerja layanan seluruh mesin lebih stabil

4. Selama pemasangan, arah aliran medium konsisten dengan arah panah pada badan katup.

Penyimpanan, pemasangan, dan petunjuk penggunaan

1. Katup harus ditempatkan di gudang kering dan tidak boleh disimpan di udara terbuka.

2. Untuk penyimpanan jangka panjang, harus dipelihara secara teratur.

3. Kondisi operasi harus memenuhi persyaratan spesifikasi kinerja.

4. Pemeriksaan uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan setelah memenuhi persyaratan.

5. Bersihkan rongga bagian dalam pipa dan katup sebelum pemasangan.

6. Setelah pemasangan, produk tidak akan mengalami gaya eksternal yang besar.

7. Katup biasanya dipasang di pipa horizontal, dengan penutup katup tegak lurus ke atas ke pipa, dan perhatikan bahwa arah aliran sedang konsisten dengan arah panah pada badan katup.

8. Ketika suhu minimum lokal lebih rendah dari 4 , perlindungan insulasi termal harus disediakan;Ketika digunakan sebagai katup ujung, pipa atau jaket pendamping harus digunakan untuk pemanasan untuk mencegah suhu dinding pipa lebih rendah dari 0 .

9. Dilarang keras memasang dan menggunakannya pada getaran bantalan pipa atau perubahan suhu sedang yang cepat.

Dimensi
