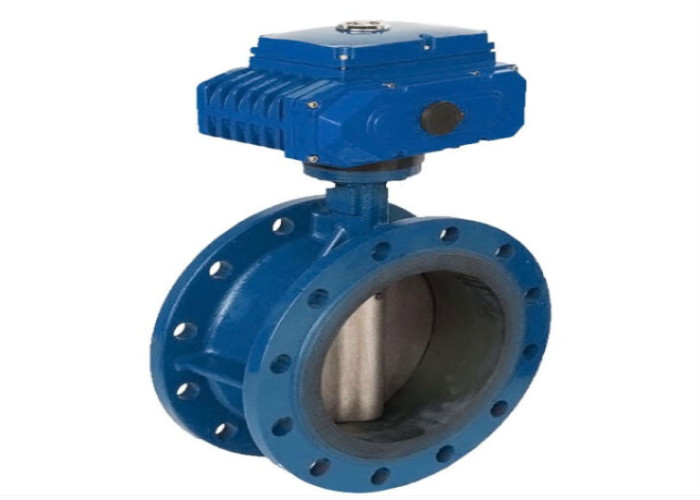

Bahan Besi Ulet Tekanan Tenaga Listrik 1.6 Mpa Flanged Butterfly Valve

Penggunaan

Katup ini banyak digunakan di berbagai jaringan pipa pasokan air dan drainase, bangunan proteksi kebakaran dan sistem lainnya, terutama di pipa proteksi kebakaran.Katup dapat digunakan dalam pipa atau peralatan dengan media non korosif untuk mencegat, menghubungkan dan mengatur aliran.

Struktur dan prinsip aksi

Katup dihubungkan dengan flens.Katup terdiri dari badan katup, pelat cakram, poros katup, kepala roda gigi cacing dan bagian lainnya

Operasikan perangkat roda gigi cacing, putar poros katup sebesar 90 °, dorong pelat kupu-kupu untuk berputar 90 °, dan sadari pembukaan atau penutupan.Karena karakteristik perangkat roda gigi cacing, aliran dapat disesuaikan secara sewenang-wenang.

Fitur katup

1. Dimensi struktural sesuai dengan GB / t12221, dengan volume kecil, ringan, dan pengoperasian yang mudah.

2. Struktur mengadopsi struktur setengah poros, yang beroperasi pada 90 derajat dan terbuka dengan cepat;Pelat cakram memiliki kekuatan tinggi, area luapan besar, hambatan aliran kecil, dan hemat energi.

3. Media dapat mengalir ke segala arah dari kedua sisi katup kupu-kupu flensa, yang dapat dihubungkan atau terputus.

4. Torsi operasi kecil, hemat tenaga kerja dan ringan.

5. Jumlah tes pembukaan dan penutupan hingga 10.000, dengan masa pakai yang lama.

6. Mencapai penyegelan lengkap, dan uji kebocoran gas adalah nol.

Dimensi
