Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

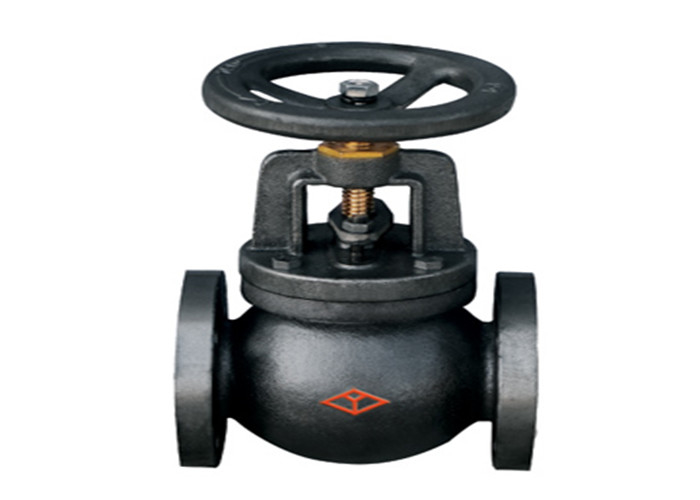

| Nama Produk: | Katup Globe Bergelang | Bahan Tubuh: | Baja karbon |
|---|---|---|---|
| Medium: | Air Minyak Gas | Ukuran: | DN50-DN200MM |
| Koneksi: | ujung flensa | Warna: | Permintaan pelanggan |
| Jenis katup: | Katup Dunia | Kekuasaan: | manual |
| Tekanan: | Tekanan Sedang | Suhu media: | Suhu sedang |
| Cahaya Tinggi: | katup globe bergelang standar korea,katup globe bergelang tekanan 10k,tipe flens katup globe baja cor |
||
Katup ini terutama digunakan untuk memotong atau menghubungkan media dalam pipa.Hal ini umumnya tidak digunakan untuk mengatur aliran,Bahan utama adalah baja karbon WCB, suhu yang berlaku adalah -29 ~ 220 , media yang berlaku: air, minyak, uap
1. katup terhubung dengan flens dan memenuhi standar KS B 2361.
2. katup terdiri dari badan katup, kap mesin, cakram, batang katup, mur batang katup, roda tangan dan bagian lainnya.Batang katup berputar dengan memutar roda tangan, dan batang katup menggerakkan cakram naik atau turun untuk mencapai tujuan membuka dan menutup
1. strukturnya masuk akal dan kompak, dan volumenya kecil.Badan katup berbentuk barel atau berbentuk streamline, dan bentuknya indah.
2. torsi pembukaan dan penutupan kecil, penyegelan yang aman dan andal.
| Jenis | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326,5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
Kontak Person: Ms. Ada Chen
