Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

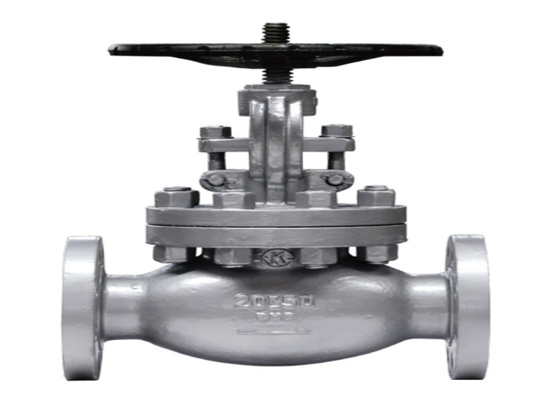

| Nama Produk: | Katup Globe Bergelang | Ukuran: | DN50 ke DN200 |
|---|---|---|---|
| Bahan Tubuh: | baja karbon | Sedang: | Air Minyak Gas, air |
| Warna: | Permintaan Pelanggan, Putih Keperakan | Jenis Koneksi: | RF |
| Jenis: | Katup Dunia | membuka: | roda tangan |
| Cahaya Tinggi: | 20k tekanan globe valve flange type,standar korea globe valve flange type,steam cast steel flange globe valve |
||
Fitur katup
1. Strukturnya masuk akal dan kompak, dan volumenya kecil.Badan katup berbentuk tong atau ramping, dan bentuknya indah.
2. Torsi pembukaan dan penutupan kecil, dan segelnya aman dan andal
Penggunaan
Katup ini terutama digunakan untuk menghubungkan atau memotong media dalam pipa.Umumnya, tidak perlu menyesuaikan aliran
Ukuran koneksi
| Jenis | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289.5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Jenis | Tekanan | Tekanan Uji | Suhu yang Sesuai℃ | Media yang Cocok | |
|
Kekuatan (air) MPa |
Lampirkan (air) MPa |
||||
|
J41H-20K
|
20K | 5.3 | 3.9 | -10~120℃ | Minyak, Air, Uap |
| Bagian nama | Bahan |
| topi tubuh | WCB |
| Tangkai | 25 |
| kacang batang | 2Cr13 |
| Cakram | ZCuAl10Fe3 |
