Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Katup Globe Bergelang | Tekanan: | 1,6 mpa |
|---|---|---|---|
| Kekuasaan: | roda tangan | Suhu yang sesuai: | 200℃ |
| Koneksi: | Ujung flensa | Warna: | Permintaan Pelanggan, biru |
| Bahan Tubuh: | Besi abu-abu | Medium: | Air Minyak Gas, air, Uap |
| Cahaya Tinggi: | 15mm flange globe valve,gb standar flange globe valve,1.6 mpa pressure globe valve flange type |
||

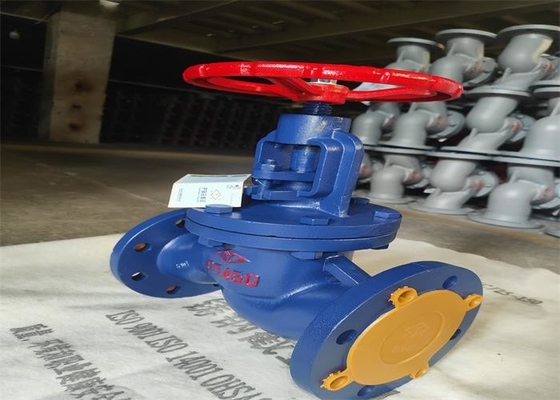

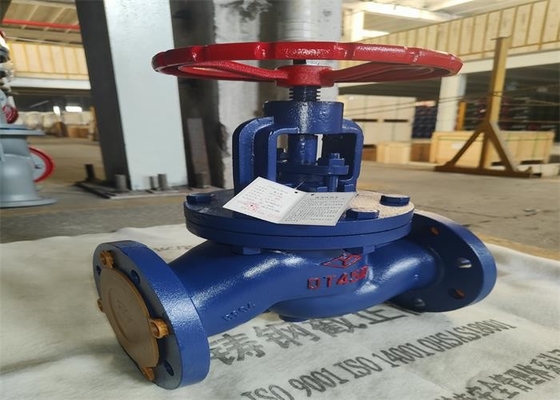

1. J41t/w/h/f/x-16 adalah katup stop terhubung flens yang memenuhi standar gb/t12233;
2. Katup terdiri dari badan katup, cakram, kap mesin, batang katup dan roda tangan.
Putar roda tangan untuk membuat batang katup berputar, sehingga mendorong cakram katup naik atau turun untuk mencapai tujuan membuka dan menutup
1. Strukturnya masuk akal dan kompak, dan volumenya kecil.Badan katup berbentuk tong atau ramping, dan bentuknya indah.
2. Torsi pembukaan dan penutupan kecil, dan segelnya aman dan andal.
3. Kursi katup dapat menjadi kursi katup yang dapat diganti, yang dapat dicocokkan dengan bahan permukaan penyegelan bagian penutup dalam kombinasi apa pun untuk memenuhi persyaratan kondisi kerja.
| Jenis |
Nominal |
Pengukuran (mm) | |||||||
| L | D | D1 | D2 | bf | Z-Φd | H | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113)200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113)200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125)220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145)245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180)260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-30 | 4-Φ18 | (200)285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-30 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Bahan Bagian Utama
| Bagian nama | Bahan |
| topi tubuh | DN15-65 Besi Abu-abu / DN80-300 Besi ulet |
| Tangkai | Baja karbon, Baja tahan karat |
| Cakram |
Besi abu-abu, Kuningan, Besi abu-abu, Besi abu-abu, Baja tahan karat, Besi abu-abu, F4, Besi abu-abu, karet, |
| paking | XB300 |
| Sedang mengemas | grafit fleksibel |
| mur baut | 25/35 |
| cincin segel | HR200/Kuningan (Hanya untukDN15-50) |
