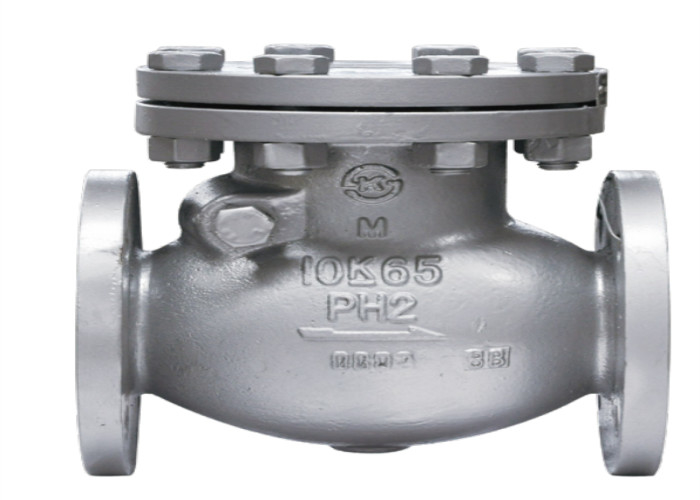

Korea Standard 50mm Swing Check Valve Bahan Baja Karbon Bergelang

Korea Standard 50mm Swing Check Valve Flanged Carbon Steel Material
Korea Standard 50mm Swing Check Valve Flanged Carbon Steel Material Korea Standard 50mm Swing Check Valve Flanged Carbon Steel Material

Gambar besar :  Korea Standard 50mm Swing Check Valve Bahan Baja Karbon Bergelang

Detail produk:
Tempat asal: CINA
Nama merek: Yuancheng
Nomor model: H44H-10K
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 buah
Harga: Negotiable
Kemasan rincian: kotak kayu 1200*1100*1100
Waktu pengiriman: 5-8 Hari Kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10000 pcs per tahun
Detil Deskripsi produk
Nama Produk: Katup Periksa Ayun Bergelang Media: Air, uap
Kekuasaan: Non Warna: Permintaan pelanggan,
Bahan Tubuh: Baja karbon Koneksi: Flange Berakhir, RF
Suhu kerja: -20- 180 ° c Jenis: Periksa, Ayunan
Cahaya Tinggi:

katup periksa ayun standar korea bergelang

,

katup periksa ayun 50mm bergelang

,

katup periksa ayun bergelang baja karbon

Katup Periksa Ayun Ujung Bergelang Standar Korea, Bahan Baja Karbon





Penggunaan:



Katup ini hanya digunakan untuk mencegah aliran balik media pada berbagai pipa atau peralatan dan untuk membuka dan menutup dalam satu arah.



Standar yang diadopsi



-Desain dan pembuatan: KS B 2361 katup baja cor bergelang

· Panjang struktur: KS B 2361 katup baja cor bergelang

· Ujung penghubung: KS B 2361 katup baja cor bergelang

· Inspeksi dan pengujian: KS b2304 aturan umum untuk inspeksi katup



Ukuran koneksi

Jenis

Ukuran


L D D1 D2 bf Z-Фd H
H44H-16C 50 203 155 120 96 16-2 4-Ф19 160
65 216 175 140 116 18-2 4-Ф19 175
80 241 185 150 126 18-2 8-Ф19 190
100 292 210 175 151 18-2 8-Ф19 215
125 330 250 210 182 20-2 8-Ф23 240
150 356 280 240 212 22-2 8-Ф23 255
200 495 330 290 262 22-2 12-Ф23 295
250 622 400 355 324 24-2 12-Ф25 340
300 698 445 400 368 24-3 16-Ф25 390



Struktur dan prinsip aksi



1. Katup ini terhubung dengan flens sesuai dengan standar KS B 2361.

2. Katup ini terdiri dari badan katup, penutup katup, cakram katup, poros rocker dan rocker dan bagian lainnya.Disk katup dapat secara otomatis mencegah aliran balik cairan.Disk katup katup ini dibuka di bawah aksi tekanan fluida, dan fluida mengalir dari sisi inlet ke sisi outlet.Ketika tekanan masuk lebih rendah dari tekanan keluar, cakram katup secara otomatis menutup di bawah aksi perbedaan tekanan fluida, gravitasinya sendiri dan faktor-faktor lain untuk mencegah aliran balik sedang.



Penyimpanan, pemasangan, dan petunjuk penggunaan



1. Katup harus ditempatkan di gudang kering dan tidak boleh disimpan di udara terbuka.

2. Jika disimpan dalam waktu lama, harus dirawat secara teratur.

3. Kondisi kerja harus memenuhi persyaratan spesifikasi kinerja.

4. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan setelah memenuhi persyaratan.

5. Bersihkan rongga bagian dalam pipa dan katup sebelum pemasangan.

6. Setelah pemasangan, produk tidak boleh terkena kekuatan eksternal yang besar.

7. Katup biasanya dipasang pada pipa horizontal, tetapi juga dapat dipasang pada pipa vertikal atau pipa miring.Perhatikan bahwa arah aliran sedang konsisten dengan arah panah pada badan katup.

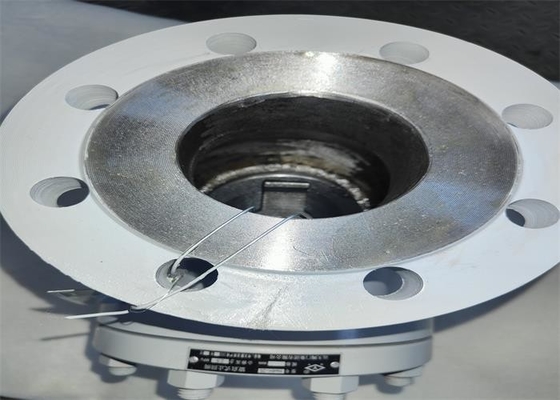

Korea Standard 50mm Swing Check Valve Bahan Baja Karbon Bergelang 0Korea Standard 50mm Swing Check Valve Bahan Baja Karbon Bergelang 1Korea Standard 50mm Swing Check Valve Bahan Baja Karbon Bergelang 2
