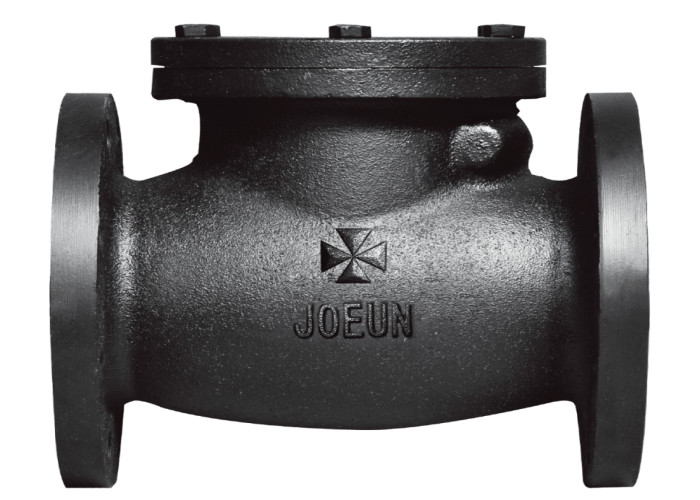

Katup Periksa Ayun Ujung Bergelang Besi Cor, Bahan Air Suhu Sedang

Struktur dan prinsip aksi

1. Katup ini terhubung dengan flens sesuai dengan standar KS B 2361.

2. Katup ini terdiri dari badan katup, penutup katup, cakram katup, poros rocker dan rocker dan bagian lainnya.Disk katup dapat secara otomatis mencegah aliran balik cairan.Disk katup katup ini dibuka di bawah aksi tekanan fluida, dan fluida mengalir dari sisi inlet ke sisi outlet.Ketika tekanan masuk lebih rendah dari tekanan keluar, cakram katup secara otomatis menutup di bawah aksi perbedaan tekanan fluida, gravitasinya sendiri dan faktor-faktor lain untuk mencegah aliran balik sedang

Fitur katup

1. Resistansi fluida kecil, dan permukaan penyegelan kurang disikat dan terkikis oleh media.

2. Bentuk sederhana, teknologi manufaktur yang baik dan jangkauan aplikasi yang luas.

3. Perangkat batas di rongga bagian dalam badan katup mencegah cakram katup dibuka terlalu tinggi dan tidak dapat ditutup, membuat kinerja layanan seluruh mesin lebih stabil

4. Selama pemasangan, arah aliran sedang konsisten dengan arah panah pada badan katup

Ukuran Koneksi
