Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

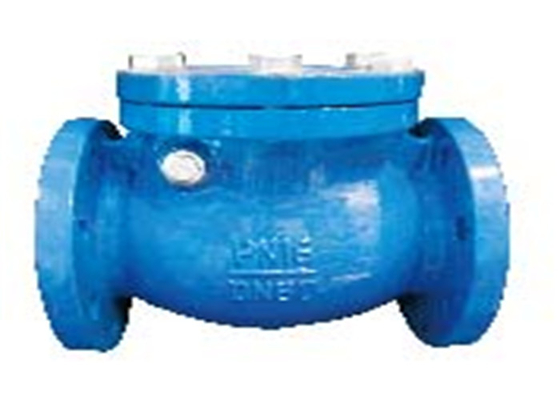

Nama Produk: | Katup Periksa Ayun Bergelang | Tekanan: | Tekanan Sedang, Tekanan Rendah |
---|---|---|---|
Warna: | Permintaan pelanggan, biru | Koneksi: | ujung flensa |
Ukuran: | DN50~DN200 | Cakram: | GG25 |
Bahan Tubuh: | GG25 | Sedang: | Air Minyak Gas |
Cahaya Tinggi: | dn50 swing check valve flange type,steel swing check valve flange type,dn50 flange swing check valve |
Penggunaan:
Katup ini hanya digunakan untuk mencegah aliran balik media pada berbagai pipa atau peralatan dan untuk membuka dan menutup satu arah.
1. Sebelum perakitan, periksa apakah suku cadangnya memenuhi syarat.Bagian yang mempengaruhi kinerja layanan tidak dapat dirakit
2. Baut penghubung cakram katup dan rocker dikencangkan dengan agen pengencang baut
3. Rongga bagian dalam badan katup harus dibersihkan, dan baut penghubung flensa harus dikencangkan secara simetris dan bertahap
4. Setelah perakitan, produk harus dibuka dan ditutup secara fleksibel tanpa macet
5. Uji tekanan seluruh mesin harus memenuhi persyaratan GB / T1 39 2 7
6. Rongga bagian dalam katup dan permukaan kontak dengan media harus dicat dengan primer merah, dan keseluruhan permukaan katup harus dicat dengan cat abu-abu sedang
Diameter nominal | DN50~DN200 | |
Tekanan nominal | 1.6 Mpa | |
Suhu yang sesuai | suhu 200 | |
Tes tekanan | Uji Segel (air) | 1,8 mpa |
Uji Shell (air) | 2,4 mpa | |
Media yang cocok | minyak air uap |
DN | L | D | D1 | D2 | b | f | Z*φ | H |
50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
