Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

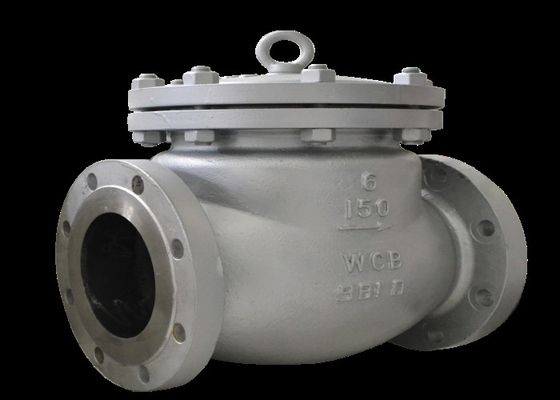

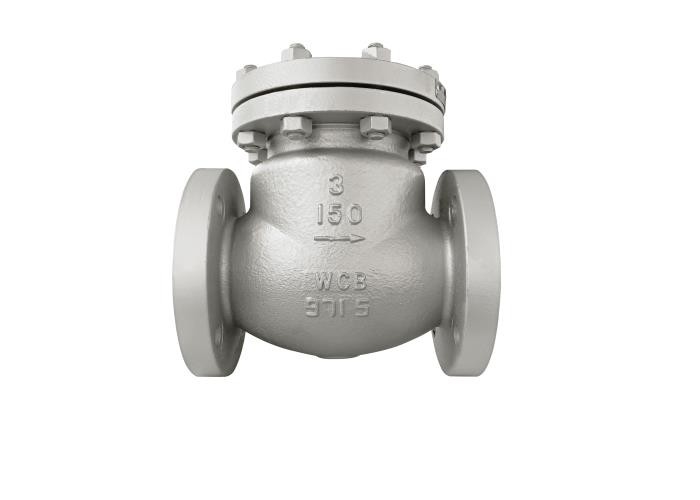

| Nama Produk: | Katup Periksa Ayun | Warna: | Permintaan Pelanggan, Abu-abu |
|---|---|---|---|
| Standar: | API | Bahan Tubuh: | baja karbon |
| Koneksi: | Flange Berakhir, RF | Ukuran: | DN50-300 |
| Tekanan: | Tekanan Sedang, Kelas150LB ~ Kelas2500LB | Suhu media: | Suhu Sedang, Suhu Tinggi |
| Cahaya Tinggi: | katup periksa ayun bergelang baja cor,katup periksa ayun bergelang 3 inci,katup periksa ayun 3 inci bergelang |
||
Katup terdiri dari badan katup, penutup katup, cakram katup, rocker dan bagian lainnya.Disk katup dapat secara otomatis mencegah aliran balik cairan.Disk katup katup dibuka di bawah aksi tekanan fluida, dan fluida mengalir dari sisi inlet ke sisi outlet.Ketika tekanan masuk lebih rendah dari tekanan keluar, cakram katup secara otomatis menutup di bawah aksi perbedaan tekanan fluida, gravitasinya sendiri dan faktor-faktor lain untuk mencegah media mengalir kembali.
| ukuran | L | D | D1 | D2 | bf | Z-Фd | H |
| 2 | 203 | 150 | 120.7 | 92．1 | 17,5-2 | 4-Ф19 | 150 |
| 2.5＂ | 216 | 180 | 139.7 | 105 | 20,7-2 | 4-Ф19 | 168 |
| 3 | 241 | 190 | 152,4 | 127 | 22,3-2 | 4-Ф19 | 179 |
| 4＂ | 292 | 230 | 190.5 | 157 | 22,3-2 | 8-Ф19 | 233 |
| 5＂ | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6＂ | 356 | 280 | 241.3 | 216 | 23,9-2 | 8-Ф22.2 | 297 |
| 8＂ | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10 | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12 | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| bagian nama | bahan bagian |
| tubuh, kap mesin, Braket, rocker | ASTM A216 WCB |
| Pin silinder | ASTM A276 410 |
| Cakram | ASTM A105/ASTM A216 WCB |
| Kemungkinan kesalahan | Penyebab kegagalan | Metode eliminasi |
| Kebocoran permukaan penyegelan flensa |
1. Baut tidak dikencangkan. 2. Gasket rusak atau gagal. |
1. Kencangkan baut secara merata dan simetris. 2. Ganti pakingnya. |
| Kebocoran permukaan penyegelan |
1. Kotoran dan hal-hal lain tercampur di antara permukaan penyegelan. 2. Permukaan penyegelan rusak. |
1 bersihkan permukaan penyegelan. 2. Pangkas permukaan penyegelan atau ganti bagian-bagiannya. |
Desain dan pembuatan: API 594-2017 flange, lug, butt welding dan butt welding check valves
· Panjang struktur: API 594-2017 flange, lug, butt welding dan butt welding check valves
· Ujung penghubung: panjang struktur katup ASME b16.5-2017
·Inspeksi dan pengujian: inspeksi dan pengujian katup API 598-2016
· Peringkat suhu tekanan: ASME B16.34 ulir bergelang dan katup las
