Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

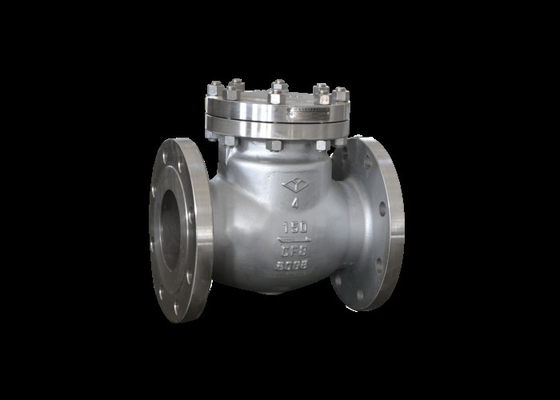

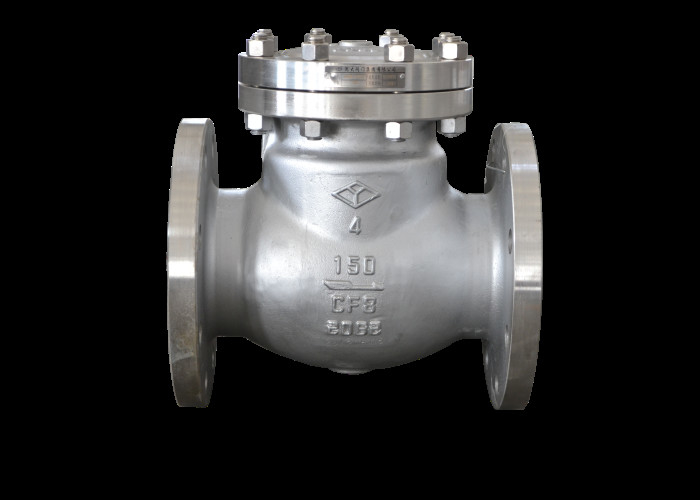

| Nama Produk: | Katup Periksa Ayun | Warna: | Permintaan pelanggan |
|---|---|---|---|
| Media: | Air, Minyak, Uap | Bahan Tubuh: | besi tahan karat |
| Koneksi: | Flange Berakhir, RF | Suhu kerja: | -29℃~425℃ |
| Jenis: | Mengayun | Tekanan: | 150LB |
| Cahaya Tinggi: | 150lb tekanan ayunan katup bergelang,katup periksa ayunan stainless steel bergelang,150lb tekanan bergelang katup periksa ayunan |
||
Katup ini hanya digunakan untuk mencegah aliran balik media pada berbagai pipa atau peralatan dan untuk membuka dan menutup satu arah.
| ukuran | L | D | D1 | D2 | bf | Z-Фd | H |
| 2 | 203 | 152,4 | 120.7 | 92.1 | 19,5-1,6 | 4-Ф19 | 133 |
| 2.5＂ | 216 | 177.8 | 139.7 | 105 | 22,5-1,6 | 4-Ф19 | 152,5 |
| 3 | 241 | 190 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4＂ | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5＂ | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6＂ | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8＂ | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Ujung flensa | ANSI B 16.5 |
| Tatap muka | ASME B 16.1 |
| Desain dan manufaktur | ASME B 16,34 |
| Tekanan nominal | 150 LB |
| tes neraka (air) | 3.0 mpa |
| Uji Segel (air) | 2.2 mpa |
| Suhu yang sesuai | suhu 150 |
| Tekanan yang sesuai | tekanan <150LB. |
| Media yang cocok | Air, uap, minyak, dan cairan korosif asam nitrat |
1.Penyimpanan, pemasangan dan petunjuk penggunaan 1. Katup harus disimpan di gudang kering, dan persiapan tahan debu dan tahan air harus dibuat.Sangat dilarang untuk menyimpan di udara terbuka.
2. Untuk penyimpanan jangka panjang, harus dipelihara secara teratur.
3. Sebelum pemasangan, periksa apakah model dan spesifikasi katup uji tekanan konsisten, bersihkan bagian dalam dan luar katup, periksa apakah katup berputar secara fleksibel dan apakah permukaan penyegelan rusak.Setelah konfirmasi, instalasi dapat dilakukan.
4. Pipa atau peralatan di mana katup dipasang harus dibilas atau dibersihkan terlebih dahulu untuk menghilangkan minyak, terak las dan serba-serbi lainnya di dalam pipa atau peralatan untuk menghindari goresan pada permukaan penyegelan katup.
5. Saat memuat dan membongkar katup secara manual, dilarang membuangnya.
6. Katup biasanya dipasang pada pipa horizontal, dan tidak dapat dipasang pada pipa vertikal.Perhatikan bahwa arah aliran sedang konsisten dengan arah panah pada badan katup.
7. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan jika memenuhi persyaratan.
8. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
9. Kondisi operasi harus konsisten dengan persyaratan dalam spesifikasi kinerja.
