Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

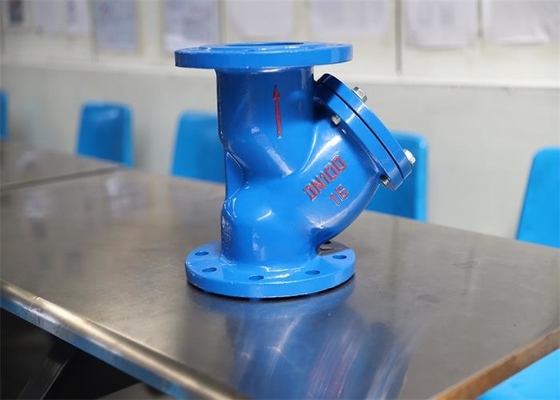

| Nama Produk: | Katup Saringan Y | Koneksi: | ujung flensa |
|---|---|---|---|
| Warna: | Permintaan Pelanggan Biru | Jenis: | Saringan Tipe Y. |
| Ukuran: | DN40~DN200 | Bahan Tubuh: | Besi cor |
| Tekanan: | 1.0~1.6 mpa | Suhu media: | 200 |
| Cahaya Tinggi: | katup saringan tipe dn40 y,struktur pendek katup saringan tipe y,sambungan ujung flensa y katup saringan |
||
Fitur katup:
1. Bentuk sederhana, teknologi manufaktur yang baik, rentang aplikasi yang luas, mudah dipasang.
2. Struktur yang wajar dan kompak, penampilan penuh, dapat menyaring kotoran dalam media dalam pekerjaan.
3. Media dapat mengalir melalui arah masuk katup, menyaring melalui filter, dan mengalir keluar dari outlet untuk mencapai tujuan penyaringan
| Jenis | DN | Ukuran (mm) | |||||||
| L (panjang) | L (pendek) | D | D1 | D2 | bf(panjang) | bf(pendek) | Z-Φd | ||
GL41H-16 GL41SEBUAHH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| Bagian nama | Bahan |
| Tubuh, Topi | HT200/QT450-10 |
| Saring | 201/304 |
| Baut, Mur | 25/35 |
1. Produk ini dipasang pada pipa untuk menyaring kotoran di dalam pipa dan melindungi operasi normal katup atau peralatan.
2. Lewati pipa untuk memasang produk.
3. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.
4. Katup tidak akan terkena gaya eksternal yang besar setelah pemasangan.
5. Ketika suhu minimum lokal lebih rendah dari 4 , perlindungan isolasi harus dilakukan;Sebagai katup ujung, harus dipanaskan dengan pipa atau jaket untuk mencegah suhu dinding pipa turun di bawah 0℃.
6. Dilarang keras memasang dan menggunakan pipa di bawah getaran atau perubahan cepat dalam suhu sedang.
7. Produk biasanya dipasang di saluran masuk katup pengurang tekanan, katup kontrol hidraulik, dan peralatan lainnya.Posisi pemasangan harus 6-10 kali dari diameter katup pelindung, dan arah aliran media harus konsisten dengan arah panah pada badan katup;Jika tidak, efek penyaringan tidak dapat dicapai.
8. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.Siklus pembersihan dalam 3 tahun setelah pemasangan dan penggunaan adalah sebagai berikut, dan setahun sekali setelah 3 tahun.
1. Produk ini cocok untuk tekanan nominal 1.6mpa, suhu 0 ~ 120 ℃ air, 0.2mpa uap jenuh, pipa minyak, dapat menyaring kotoran, presipitasi, karat dan puing-puing lainnya di media
2. Katup dari media ke inlet, melalui filter untuk mencapai tujuan filtrasi, aliran keluar dari outlet
· Tekanan nominal: 1.6mpa
· Diameter nominal: DN32-450mm
· Suhu dan media yang berlaku:
· Bahan utama adalah besi cor abu-abu, suhu yang berlaku 0 ~ 120 , media yang berlaku: air, 1.0mpa uap, produk minyak;
· Bahan utama adalah besi ulet, suhu yang berlaku 0 ~ 200 , media yang berlaku: air, 1.0mpa uap, produk minyak;
· Desain dan pembuatan: GB/T12233 mengacu pada universal valve iron globe valve dan lift check valve
· Panjang struktur: Panjang struktur katup logam GB / T12221 atau standar pabrikan
· Ujung penghubung: flensa besi cor integral JB/T 78
· Inspeksi dan pengujian: Uji tekanan katup industri GB / T13927
