Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Katup Air Kuningan | Bahan Tubuh: | kuningan |
|---|---|---|---|
| Warna: | wajah kuningan | Suhu kerja: | -10 °C hingga 150 °C |
| ukuran: | DN15 To100 | Sedang: | Udara, Air, Minyak |
| Koneksi: | berulir | Tekanan: | 1.6Mpa |
| Cahaya Tinggi: | Katup Bola Berulir Segel PTFE,Katup Bola Berulir 1.6 Mpa,Katup Air Kuningan Segel PTFE |
||
Katup digunakan untuk suhu 150℃ air, uap dan minyak dan pipa medium non-korosif lainnya untuk membuka dan menutup

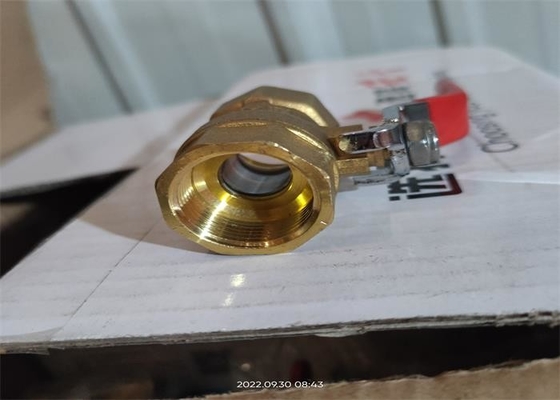

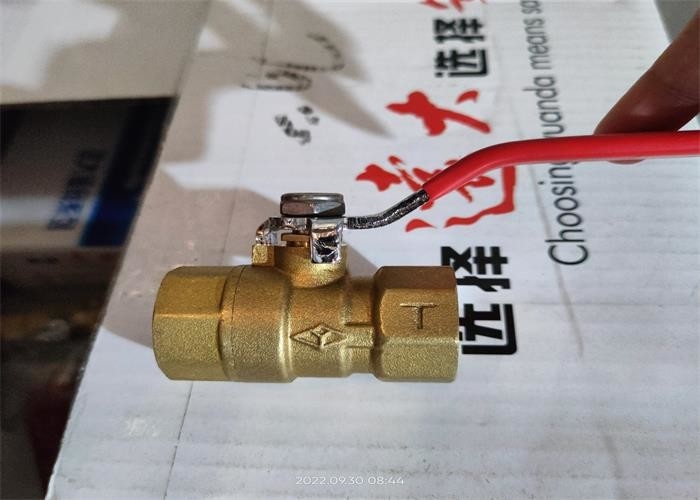

Q11f-16t terdiri dari badan katup, bola, batang katup, pegangan dan bagian lainnya.Pegangan sejajar dengan sumbu pipa untuk menunjukkan bahwa katup dalam posisi terbuka, dan tegak lurus dengan sumbu pipa untuk menunjukkan bahwa katup dalam posisi tertutup.Pegangan diputar 90 ° untuk mewujudkan pembukaan dan penutupan.
| Jenis | G | Ukuran (mm) | ||
| L | H | Saya | ||
| Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 11/4 | 77.5 | 61 | 100 | |
| 11/2 | 88 | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| Bagian nama | Bahan |
| Tubuh | HPb59-1 |
| Bola | HPb59-1 |
| Tangkai | HPb59-1 |
| Segel | PTFE |
| Jenis |
Tekanan (MPa) |
Tekanan pengujian | Suhu℃ | Sedang | |
|
Kulit (air) MPa |
Segel (air) MPa |
||||
| Q11F-16T | 1.6 | 2.4 | 1.76 | -20~150 | Air, gas pipa dalam ruangan 0.4mpa, udara 0.6mpa, cairan non-korosif |
1. Katup ini disimpan di gudang kering, dan dilarang keras disimpan di udara terbuka.
2. Penyimpanan jangka panjang harus dijaga secara teratur.
3. Produk dapat dipasang di posisi apa pun dan pipa apa pun, dan kondisi kerja harus konsisten dengan persyaratan dalam spesifikasi kinerja.
4. Sebelum pemasangan, uji tekanan harus dilakukan untuk memenuhi persyaratan sebelum pemasangan.
5. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.
6. Setelah pemasangan, produk tidak akan mengalami gaya eksternal yang besar.
7. Arah pegangan harus konsisten dengan arah alur persegi batang
