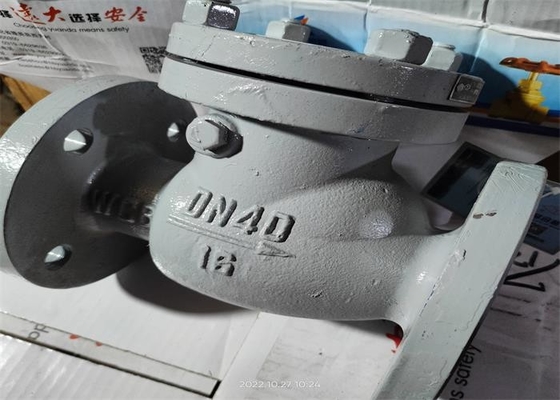

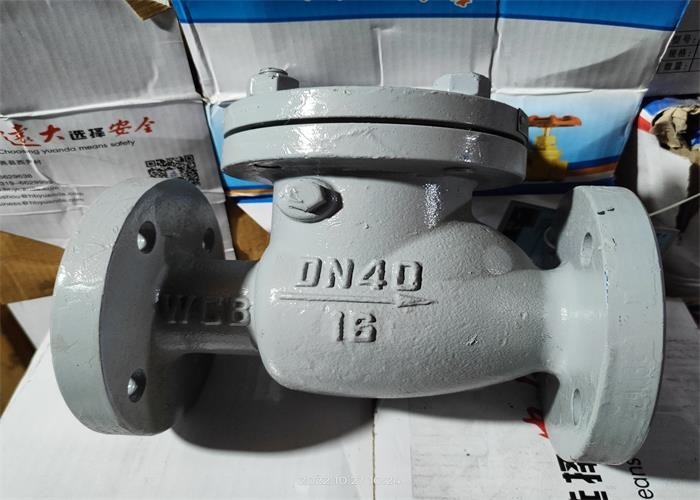

Ukuran 80mm GB Standard Carbon Steel Body Flanged Swing Check Valve

Perkenalan produk

Katup balik periksa baja tipe ayun cocok untuk tekanan 1.6 ~ 25MPa / 2.0-42.0MPa suhu kerja -29 ~ + 550 minyak, kimia, farmasi, pupuk kimia, industri tenaga dan kondisi pipa lainnya, media yang berlaku untuk air, minyak, uap, media asam.Ini adalah katup yang mengontrol aliran media satu arah dalam pipa untuk mencegah aliran balik media dalam pipa.Katup periksa milik katup otomatis.Bagian pembuka dan penutup dibuka atau ditutup oleh kekuatan media yang mengalir.Katup periksa hanya digunakan untuk aliran media satu arah di dalam pipa, untuk mencegah refluks media, jika terjadi kecelakaan.Terutama digunakan dalam minyak bumi, kimia, farmasi, pupuk kimia, tenaga listrik dan jaringan pipa lainnya

Bahan bagian utama

Hubungkan ukuran

Prinsip tindakan

Katup terdiri dari body, cover, disc, rocker dan rocker shaft dan bagian lainnya, disc secara otomatis dapat mencegah aliran balik cairan.Disk katup dibuka di bawah aksi tekanan fluida, dan fluida mengalir dari sisi inlet ke sisi outlet.Ketika tekanan inlet lebih rendah dari tekanan outlet, disk akan secara otomatis menutup untuk mencegah aliran balik media di bawah aksi perbedaan tekanan fluida dan gravitasinya sendiri.

Fitur katup:

1. Resistensi cairan kecil, permukaan penyegelan oleh sikat tangan sedang dan erosi kecil.

2. Bentuk sederhana, teknologi manufaktur yang baik, berbagai aplikasi.

3. Perangkat posisi terbatas di rongga tubuh mencegah posisi bukaan cakram katup terlalu tinggi untuk ditutup, sehingga kinerja operasi mesin lebih stabil

4. Selama pemasangan, arah aliran medium konsisten dengan arah panah pada badan katup.

Petunjuk penyimpanan, pemasangan, dan penggunaan

1. Katup harus ditempatkan di gudang kering dan dilarang keras disimpan di udara terbuka.

2. Penyimpanan jangka panjang harus dijaga secara teratur.

3. Kondisi operasi harus memenuhi persyaratan spesifikasi kinerja.

4. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan jika memenuhi persyaratan.

5. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.

6. Produk tidak akan terkena kekuatan eksternal yang besar setelah pemasangan.

7. Katup biasanya dipasang di pipa horizontal, tetapi juga dapat dipasang di pipa vertikal atau pipa miring, dan perhatikan arah aliran sedang dan arah panah pada badan katup yang konsisten.
