Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

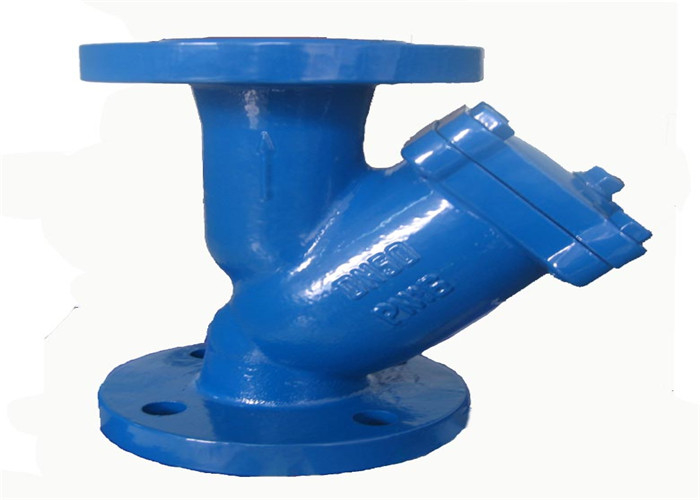

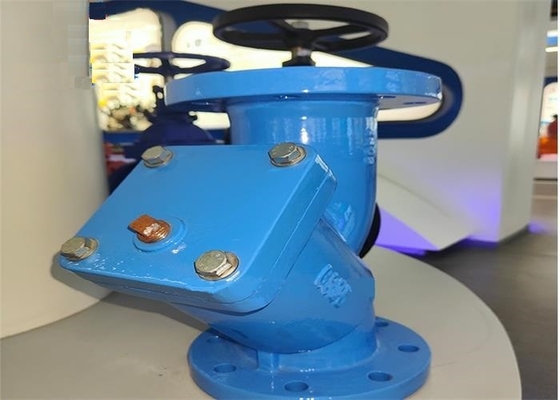

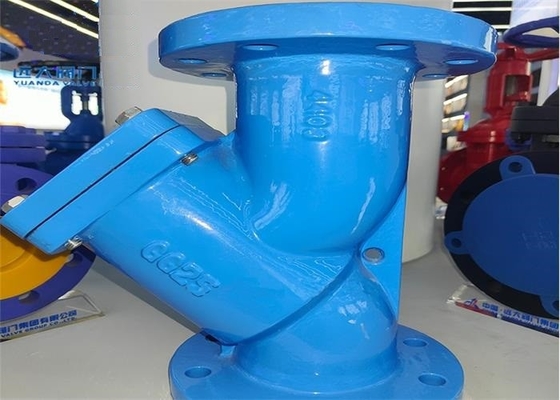

| Nama Produk: | Katup Saringan Y | Nama: | Katup Filter Flensa |
|---|---|---|---|
| Koneksi: | ujung flensa | Ukuran: | DN50~DN200 |
| Warna: | biru, Permintaan Pelanggan | jala: | 10~100 |
| Media: | Air, Minyak, Gas | Tekanan: | Tekanan Sedang |
| Cahaya Tinggi: | flange berakhir y strainer valve,ukuran 100mm y strainer valve,struktur kompak y type strainer valve |
||
Produk ini cocok untuk tekanan nominal ≤1.6MPa, suhu 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C air, uap jenuh ≤0.2MPa, pipa minyak, dapat menyaring kotoran, curah hujan, karat dan kotoran lainnya di sedang.
| ukuran | L | D | D1 | D2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Bagian nama | Bahan |
| Tubuh, Kap | GG25/GGG40.3 |
| Saring | 304 |
| Baut, Mur | 25/35 |
| Ujung flensa | BS EN1092-2 |
| Deteksi dan pengujian | BS EN 12266 |
| Tekanan nominal | 1,6 Mpa |
| Ujian neraka (air) | 2,4 mp |
| Suhu yang cocok | suhu ≤ 200 ℃ |
| Tekanan yang cocok | tekanan < 1,6 MPa. |
| Media yang cocok | uap air minyak |
Katup dari media ke saluran masuk, melalui layar filter untuk mencapai tujuan penyaringan, dari saluran keluar mengalir keluar.
1. Bentuk sederhana, teknologi manufaktur yang baik, berbagai aplikasi, mudah dipasang.
2. Struktur yang masuk akal dan kompak, penampilan penuh, dalam pekerjaan dapat menyaring kotoran di media.
3. Media dapat mengalir dari arah inlet katup, menyaring melalui layar filter, dan mengalir keluar dari outlet untuk mencapai tujuan penyaringan.
1. Produk ini dipasang di pipa untuk menyaring serba-serbi di dalam pipa dan melindungi pengoperasian normal katup atau peralatan.
2. Bypass harus dipasang pada saluran pipa untuk memasang produk.
3. Pipa dan rongga katup harus dibersihkan sebelum pemasangan.
4. Katup tidak boleh terkena gaya eksternal yang besar setelah pemasangan.
5. Ketika suhu minimum lokal lebih rendah dari 4 ℃, perlindungan isolasi harus dilakukan;Karena katup ujung harus digunakan dengan pemanas pipa atau jaket, untuk mencegah suhu dinding pipa di bawah 0℃.
6. Dilarang keras memasang dan menggunakan pipa di bawah getaran atau perubahan suhu sedang yang cepat.
7. Produk biasanya dipasang di saluran masuk katup pengurang tekanan, katup kontrol hidrolik, dan peralatan lainnya.Posisi pemasangan harus 6-10 kali diameter katup yang dilindungi, dan arah aliran media harus konsisten dengan arah panah dari badan katup;Jika tidak, fungsi filter tidak tercapai.
