Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

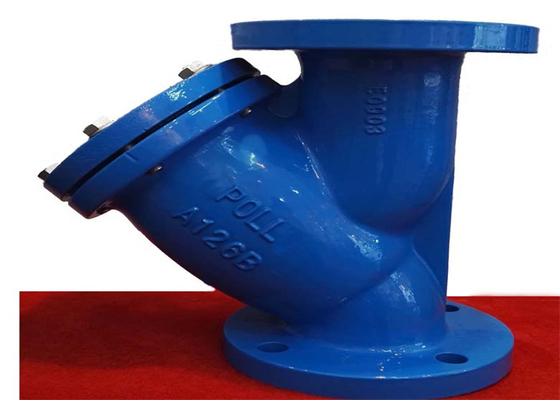

| Nama Produk: | Katup Saringan Y | Tekanan: | Tekanan Sedang |
|---|---|---|---|
| Standar: | standar API | Bahan Tubuh: | Besi cor |
| Koneksi: | Flange Berakhir, RF | Warna: | biru, Permintaan Pelanggan |
| Jenis: | Saringan Tipe Y.,Kelengkapan Pipa | Meidum: | Uap minyak air |
| Cahaya Tinggi: | katup filter api y,katup filter 125lb y,katup saringan tipe 80mm y |
||
Filter besi cor banyak digunakan dalam metalurgi, industri kimia, minyak bumi, pembuatan kertas, obat-obatan, makanan, pertambangan, tenaga listrik, perkotaan, rumah tangga, dan ladang gas lainnya.Filter besi cor adalah perangkat yang sangat diperlukan pada pipa media transmisi, biasanya dipasang di saluran masuk katup pelepas tekanan, katup pelepas tekanan, katup pemosisian atau peralatan lain, untuk menghilangkan kotoran di media, untuk melindungi penggunaan normal katup dan peralatan, mengurangi biaya pemeliharaan peralatan.
Ketika cairan memasuki filter dengan elemen filter, kotoran diblokir oleh elemen filter, dan gas filter bersih dibuang dari saluran keluar filter.Bila perlu dibersihkan, selama silinder filter dibongkar, elemen filter dikeluarkan, dan kemudian dapat diisi ulang setelah dibersihkan.Oleh karena itu, penggunaan dan pemeliharaan filter besi cor sangat nyaman.
| ukuran | L | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Ujung flensa | ANSI B16.1 |
| Tekanan nominal | 125PSI |
| Tes cangkang | 2.4mpa |
| Suhu yang cocok | suhu ≤ 200 ℃ |
| Tekanan yang cocok | tekanan < 1,6 MPa. |
| Media yang cocok | uap minyak air |
| Tubuh | ASTM A216 CL.B |
| Layar | SS304 |
| Kap mesin | ASTM A216 CL.B |
| Steker | ASTM 1035 |
1. Produk ini disimpan di gudang kering dan dilarang keras disimpan di udara terbuka.
2. Penyimpanan jangka panjang, perawatan rutin.
3. Produk biasanya dipasang di katup pelepas tekanan, katup pelepas tekanan, katup kontrol hidrolik atau penggunaan peralatan menengah di ujung saluran masuk.
4. Lewati saluran pipa untuk memasang produk.
5. Produk harus dipasang dari jarak katup yang dilindungi harus 6 ~ 10 kali diameter katup yang dilindungi.
6. Saat memasang, aliran medium harus konsisten dengan arah panah pada bodi.
7. Saat memasang, penutup berada di bawah sumbu diameter.
8. Pipa dan rongga katup harus dibersihkan sebelum pemasangan.
9. Kondisi pengoperasian harus konsisten dengan persyaratan dalam spesifikasi kinerja utama.
10. Pembersihan atau pembersihan harus dilakukan ketika perbedaan tekanan masuk dan keluar lebih besar dari 0,2MPa.
Produk ini terdiri dari bodi, penutup, filter dan bagian lain, media dari impor ke dalam, melalui filter layar filter, dari outlet keluar
