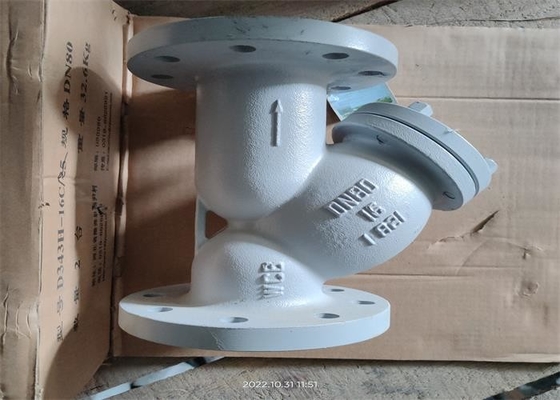

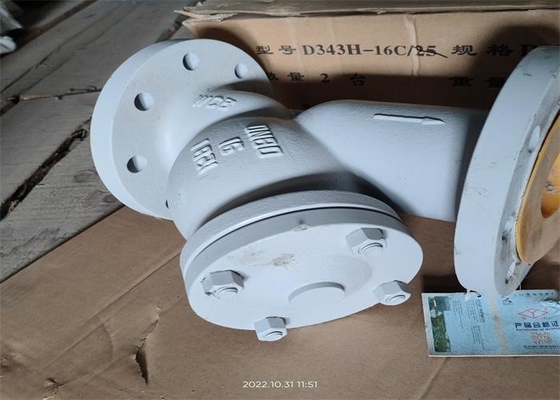

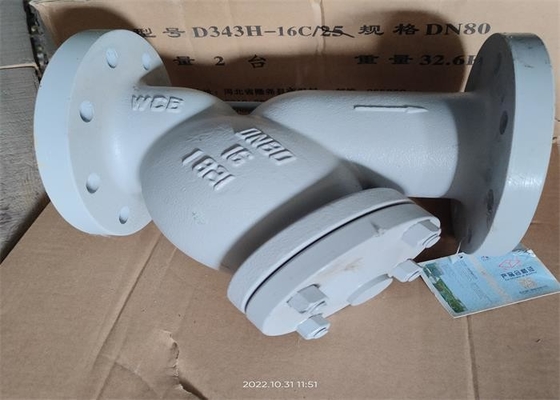

Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Katup Saringan Y | Bahan Tubuh: | baja karbon |
|---|---|---|---|
| Warna: | Permintaan Pelanggan, Abu-abu | Koneksi: | Flange Berakhir, RF |
| Ukuran: | DN15~DN500 | Jenis: | Y Type Strainer. Saringan Tipe Y. filter valve katup saringan |
| Bahan penyaring: | 304，ss304 | Sedang: | Uap Minyak Air |
| Cahaya Tinggi: | 1.0 mpa tekanan y katup saringan,katup saringan tipe metalurgi y,katup saringan tipe 500mm y |
||
Filter baja tuang banyak digunakan dalam metalurgi, industri kimia, minyak bumi, pembuatan kertas, obat-obatan, makanan, pertambangan, tenaga listrik, perkotaan, rumah tangga, dan ladang gas lainnya.Filter besi cor adalah perangkat yang sangat diperlukan pada pipa media transmisi, biasanya dipasang di saluran masuk katup pelepas tekanan, katup pelepas tekanan, katup pemosisian atau peralatan lain, untuk menghilangkan kotoran di media, untuk melindungi penggunaan normal katup dan peralatan, mengurangi biaya pemeliharaan peralatan.
Ketika cairan memasuki filter dengan elemen filter, kotoran diblokir oleh elemen filter, dan gas filter bersih dibuang dari saluran keluar filter.Bila perlu dibersihkan, selama silinder filter dibongkar, elemen filter dikeluarkan, dan kemudian dapat diisi ulang setelah dibersihkan.Oleh karena itu, penggunaan dan pemeliharaan filter besi cor sangat nyaman.
| Jenis | DN | L | D | D1 | D2 | bf | Z-Φd |
| GL41H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| tatap muka | GB/T 12221 |
| Dimensi sambungan flensa | JB/T 79.1 |
| Pemeriksaan katup | GB/T 26480 |
| Ujian neraka (air) | 2,4 mp |
| Suhu yang cocok | -29℃ ≤t ≤ 425 ℃ |
| Tekanan yang cocok | tekanan < 1,6 MPa. |
| Media yang cocok | uap air minyak |
| Tubuh | WCB |
| Jaring saringan udara | 304 |
| paking | 08F+Grafit fleksibel |
| Kap mesin | WCB |
| kacang | 35 |
| Mungkin rusak | Penyebab kegagalan | Metode eliminasi |
| Kebocoran mulut tengah |
1. Kerusakan atau kegagalan pad tengah mulut.
2. Permukaan penyegelan mulut tengah rusak. |
1. Ganti bantalan mulut tengah.
2. Perbaiki permukaan perapat. |
1. Produk ini harus disimpan di gudang kering, dan dilarang keras menyimpannya di udara terbuka.
2. Produk ini sering dipasang di saluran masuk katup pengurang tekanan, katup pelepas tekanan, katup kontrol hidrolik, atau peralatan gas air.
3. Itu harus dipasang pada jarak 6-10 kali diameter katup yang dilindungi.
4. Pipa untuk memasang katup ini harus dilewati.
5. Periksa apakah baut sudah kendor.Jika longgar, kencangkan.
Selama pemasangan, aliran media harus konsisten dengan arah panah pada badan katup.
7. Kondisi pengoperasian harus konsisten dengan persyaratan dalam spesifikasi kinerja.
8. Aliran produk yang dipilih harus lebih besar atau sama dengan aliran yang dibutuhkan oleh pipa.
