Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | katup kupu-kupu wafer | Bahan: | HT200/QT450 |
|---|---|---|---|
| Warna: | Biru | Ukuran: | 2''-12'' |
| Tekanan Pekerjaan: | 1.0-1.6Mpa (10-25bar) | Sedang: | Air |
| Koneksi: | Kue wafer | Standar: | DIN, API, BS |
| Mode Pembukaan: | Menangani | Suhu: | 80℃ |
| Cahaya Tinggi: | 2 Inch Wafer Butterfly Valve,DIN Wafer Butterfly Valve,API 2 Inch Butterfly Valve |
||

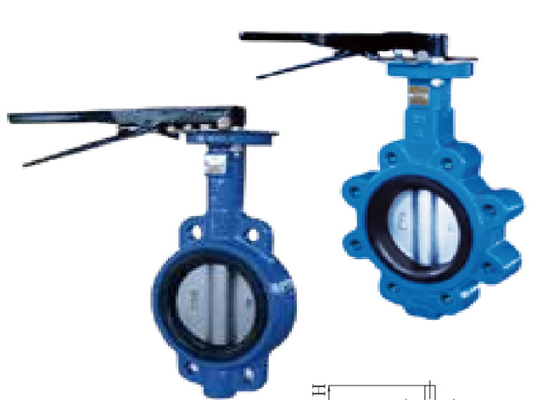

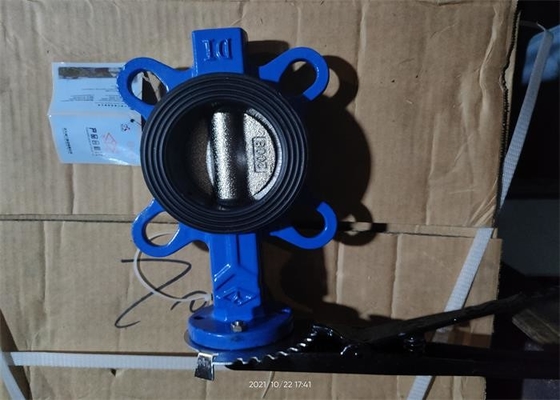

API/ DIN Standar/ Bahan Besi Cor/ PN1.0/ PN1.6Mpa Pinless Wafer Butterfly Valve
Pelat kupu-kupu dari pegangan katup kupu-kupu dipasang pada arah diameter pipa.Pada saluran silinder badan katup kupu-kupu, pelat kupu-kupu berbentuk cakram berputar mengelilingi sumbu dengan sudut putaran 0 ° - 90 °.Ketika berputar ke 90 °, katup terbuka penuh.Katup ini umumnya dipasang secara horizontal
| Ukuran | DN | SEBUAH | B | L | D1 | D3 | H |
| 1,5" | 40 | 69 | 136 | 32 | 65 | 35.25 | 32 |
| 2" | 50 | 80 | 161 | 42.0 | 65.0 | 35.25 | 32 |
| 2-1/2 " | 65 | 89 | 175 | 44.7 | 65.0 | 35.25 | 32.0 |
| 3" | 80 | 95 | 181 | 45.2 | 65.0 | 35.25 | 32.0 |
| 4" | 100 | 114 | 200 | 52.1 | 90.0 | 55.25 | 32.0 |
| 5" | 125 | 127 | 213 | 54 | 90.0 | 55.25 | 32.0 |
| 6" | 150 | 139 | 226 | 55.8 | 90.0 | 55.25 | 32.0 |
| 8" | 200 | 175 | 260 | 60.6 | 125.0 | 70.25 | 40.0 |
| 10" | 250 | 203 | 292 | 65.6 | 125.0 | 70.25 | 40.0 |
| 12" | 300 | 242 | 337 | 77 | 125.0 | 70.25 | 40 |
| Tekanan normal | 1.0/1.6 Mpa |
| Suhu yang sesuai | 80 ° C |
| Tes segel | 1.7/1.8MPa |
| Tes cangkang | 1.5/2.4mpa |
| Media yang cocok: | air |
Ini digunakan untuk pipa gas di industri asam sulfat: inlet dan outlet blower di depan tungku, inlet dan outlet kipas relai, seri demist listrik dan katup penghubung, inlet dan outlet blower utama S02, regulasi konverter, inlet dan outlet pemanas awal, dll.
Ini digunakan di bagian pembakaran belerang, konversi dan penyerapan kering dari sistem asam sulfat berbasis belerang.Ini adalah merek katup pilihan untuk pabrik asam sulfat berbasis sulfur.Itu dianggap oleh sebagian besar pengguna sebagai katup kupu-kupu dengan kinerja penyegelan yang baik, operasi ringan, korosi sekunder, tahan suhu tinggi, pengoperasian yang mudah dan fleksibel, penggunaan yang aman dan andal, yang telah dipopulerkan dan digunakan secara luas.
Ini juga banyak digunakan dalam pipa SO2, uap, udara, gas, amonia, gas CO2, produk minyak, air, air garam, cairan alkali, air laut, asam nitrat, asam klorida, asam sulfat, asam fosfat dan media lainnya dalam kimia , petrokimia, peleburan, farmasi, makanan dan industri lainnya sebagai perangkat pengatur dan penyadap.
