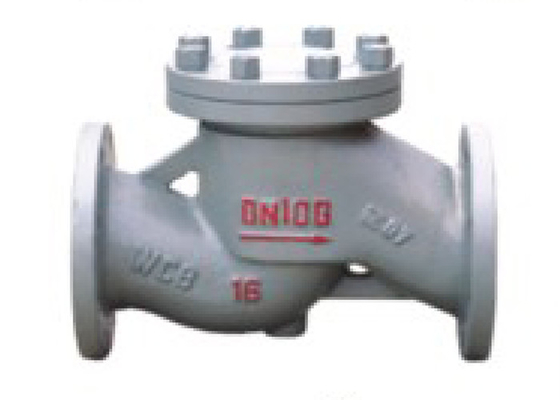

PN16 DN15-DN250 Cast Carbon Steel Flanged Ends Lift Check Valve

pengantar

Lift check valve mengacu pada katup yang secara otomatis membuka dan menutup cakram katup tergantung pada aliran medium itu sendiri untuk mencegah aliran balik medium.Ini juga dikenal sebagai katup periksa, katup satu arah, katup aliran balik dan katup tekanan balik.Katup periksa milik katup otomatis, yang terutama digunakan untuk mencegah aliran balik sedang, putaran balik pompa dan motor penggerak, dan pelepasan media wadah.Katup periksa juga dapat digunakan pada pipa untuk memasok sistem tambahan di mana tekanan dapat naik di atas tekanan sistem.Katup periksa terutama dapat dibagi menjadi katup periksa ayun (berputar sesuai dengan pusat gravitasi) dan katup periksa angkat (bergerak sepanjang sumbu)

Modus instalasi

Angkat katup periksa: untuk katup periksa dengan cakram katup meluncur di sepanjang garis tengah vertikal badan katup, katup periksa ulir internal hanya dapat dipasang pada pipa horizontal, dan cakram katup pada pemeriksaan berdiameter kecil bertekanan tinggi katup dapat mengadopsi bola.Bentuk bodi katup kupu-kupu sama dengan katup penghenti (yang dapat digunakan sebagai katup penghenti), sehingga koefisien tahanan fluidanya besar.Strukturnya mirip dengan katup penghenti, dan badan katup serta cakramnya sama dengan katup penghenti.Bagian atas cakram katup dan bagian bawah penutup katup diproses dengan selongsong pemandu.Selongsong pemandu cakram katup dapat naik dan turun dengan bebas di selongsong pemandu cakram katup.Ketika media mengalir ke hilir, cakram katup terbuka oleh dorongan media.Ketika media berhenti mengalir, piringan katup jatuh pada dudukan katup secara vertikal untuk mencegah aliran balik media.Arah saluran masuk dan keluar sedang dari katup periksa kupu-kupu tegak lurus dengan saluran dudukan katup;Untuk katup periksa angkat vertikal, arah saluran masuk dan keluar sedang sama dengan saluran dudukan katup, dan hambatan alirannya lebih kecil dari pada katup periksa lurus.

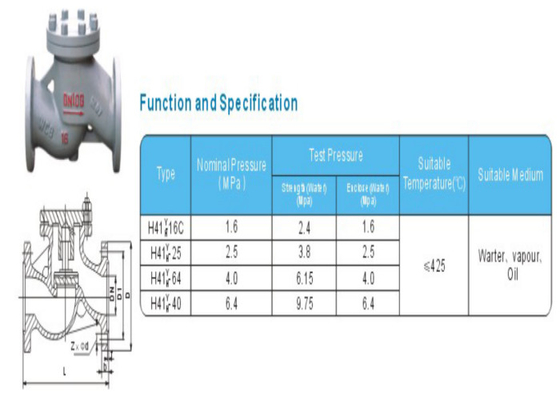

Fitur

Ukuran
