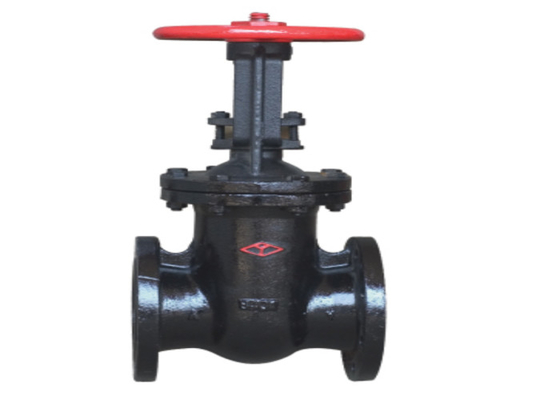

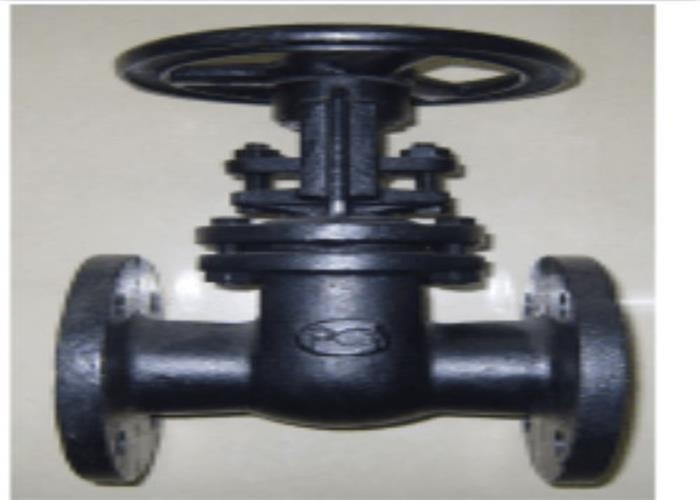

Besi cor abu-abu / HT200 GOST Handwheel PN10/16 Flanged Gate Valve

pengantar

Bagian pembukaan dan penutupan katup gerbang baja cor adalah gerbang, dan arah gerakan gerbang tegak lurus dengan arah fluida.Katup gerbang hanya dapat dibuka dan ditutup sepenuhnya, tidak disetel dan dicekik.Ram memiliki dua permukaan penyegelan.Mode yang paling umum digunakan adalah bahwa dua permukaan penyegelan katup ram membentuk irisan.Sudut baji bervariasi dengan parameter katup, biasanya 50. Ketika suhu sedang tidak tinggi, itu adalah 2 ° 52 '.Gerbang katup gerbang baji dapat dibuat menjadi satu kesatuan, yang disebut katup gerbang kaku;Itu juga dapat dibuat menjadi ram yang dapat menghasilkan sedikit deformasi untuk meningkatkan kemampuan manufaktur dan menebus penyimpangan sudut permukaan penyegelan dalam proses pemrosesan.Ram jenis ini disebut ram elastis.

Klasifikasi

Katup gerbang baja cor: dibagi menjadi katup gerbang baja karbon, katup gerbang baja tahan karat, katup gerbang baja paduan rendah (baja kromium molibdenum tahan suhu tinggi termasuk dalam kategori ini), katup gerbang baja suhu rendah, dll.

Ada juga berbagai nilai baja tertentu di bawah berbagai katup gerbang baja cor, yang biasanya digunakan sebagai berikut:

1. Nilai casting katup gerbang baja karbon meliputi: WCA, WCB, WCC, LCB, dll;Suhu yang berlaku - 46 ~ 425 .

2. Nilai pengecoran katup gerbang baja tahan karat: 301 baja tahan karat, baja tahan karat CF8 (sesuai dengan penempaan baja tahan karat 304), baja tahan karat CF8M (sesuai dengan penempaan baja tahan karat 316), dll;Suhu yang berlaku - 198 ~ 816 .

3. Baja paduan rendah dibagi menjadi baja paduan suhu tinggi dan baja paduan rendah kekuatan tinggi, di antaranya baja paduan suhu tinggi sering disebut baja kromium molibdenum.

Nilai pengecoran katup gerbang baja kromium molibdenum: zg1cr5mo, zg15cr1mov, ZG20CrMoV, wc6, wc9, c12a, dll. Suhu yang berlaku: 550 ~ 750 .

Suhu yang berlaku untuk setiap merek bahan tertentu berbeda, yang harus dipilih sesuai dengan kondisi kerja yang sebenarnya.

Instalasi dan penggunaan

1. Sebelum pemasangan, periksa rongga katup, permukaan penyegelan dan bagian lain, dan tidak ada kotoran atau pasir yang boleh menempel;

2. Baut pada semua bagian penghubung harus dikencangkan secara merata;

3. Periksa bahwa bagian pengepakan harus dikompresi untuk memastikan kekencangan pengepakan dan bukaan ram yang fleksibel;

4. Sebelum memasang katup, pengguna harus memeriksa model katup, ukuran sambungan dan memperhatikan arah aliran sedang untuk memastikan konsistensi dengan persyaratan katup;

5. Saat memasang katup, pengguna harus memesan ruang yang diperlukan untuk penggerak katup;

6. Pengkabelan perangkat penggerak harus dilakukan sesuai dengan diagram sirkuit;

7. Katup gerbang harus dirawat secara teratur dan tidak boleh terbentur dan terjepit sesuka hati, agar tidak mempengaruhi penyegelan.

Ukuran
