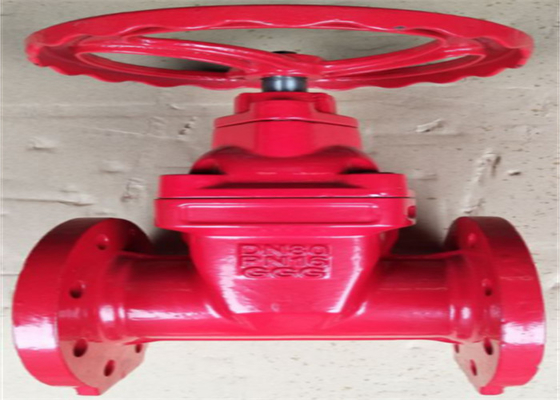

Fire Gate Valve Flange End Ductile Iron 1.6 Mpa Fire Protection Valves

pengantar

Katup gerbang segel lunak, katup industri, bagian pembukaan dan penutupan katup gerbang segel lunak adalah gerbangnya.Arah gerakan gerbang tegak lurus terhadap arah fluida.Katup gerbang hanya dapat dibuka penuh dan tertutup sepenuhnya, tidak disetel dan dicekik.Ram memiliki dua permukaan penyegelan.Dua permukaan penyegelan dari katup Mode RAM yang paling umum digunakan membentuk baji, dan sudut baji bervariasi dengan parameter katup.Diameter nominal adalah DN50 ~ DN1200, dan suhu layanan: 200 .

Prinsip produk

Gerbang katup gerbang baji dapat dibuat menjadi satu kesatuan, yang disebut katup gerbang baja;Itu juga dapat dibuat menjadi ram yang dapat menghasilkan sedikit deformasi untuk meningkatkan kemampuan manufaktur dan menebus penyimpangan sudut permukaan penyegelan dalam proses pemrosesan.Ram jenis ini disebut ram elastis.

Katup gerbang segel lunak dibagi menjadi katup gerbang segel lunak batang naik dan katup gerbang segel lunak batang tidak naik.Umumnya, ada benang trapesium pada batang pengangkat.Melalui mur di tengah ram dan alur pemandu pada badan katup, gerakan putar diubah menjadi gerakan linier, yaitu torsi operasi diubah menjadi gaya dorong operasi.Ketika katup dibuka, ketika ketinggian angkat ram sama dengan 1:1 kali diameter katup, saluran fluida benar-benar tidak terhalang, tetapi posisi ini tidak dapat dipantau selama operasi.Dalam penggunaan yang sebenarnya, titik dari batang katup digunakan sebagai tanda, yaitu posisi yang tidak dapat dibuka digunakan sebagai posisi terbuka penuh.Untuk mempertimbangkan fenomena penguncian yang disebabkan oleh perubahan suhu, biasanya dibuka ke posisi puncak dan kemudian diputar kembali 1/2-1 putaran sebagai posisi katup terbuka penuh.Oleh karena itu, posisi terbuka penuh dari katup harus ditentukan sesuai dengan posisi RAM (yaitu langkah).Katup jenis ini umumnya harus dipasang secara horizontal di dalam pipa

Dimensi
