Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

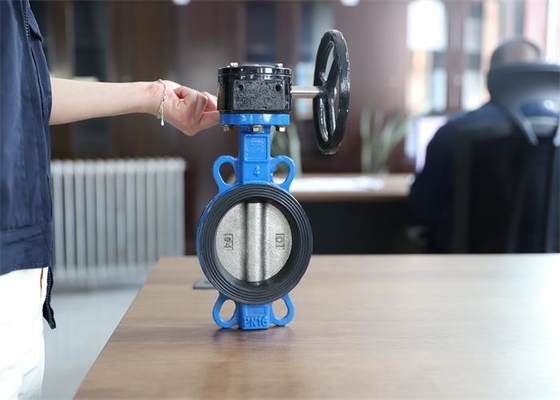

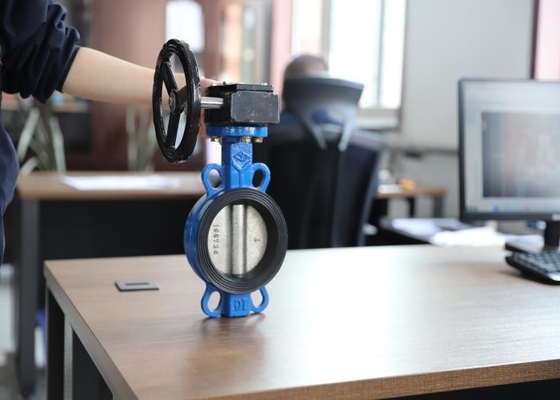

| Nama Produk: | katup kupu-kupu wafer | Warna: | BIRU, disesuaikan |
|---|---|---|---|
| Ukuran: | DN50~250 | Koneksi: | Kue wafer |
| Sedang: | Air | Tekanan Pekerjaan: | 1.0-1.6Mpa (10-25bar) |
| Bahan Tubuh: | pengecoran besi | Kekuasaan: | Menangani |
| Cahaya Tinggi: | katup kupu-kupu wafer dn100,katup kupu-kupu wafer kursi emdp,katup kupu-kupu jenis wafer dn100 |
||
Katup ini banyak digunakan dalam pasokan air dan drainase, membangun api dan sistem lainnya pada semua jenis pipa, terutama di pipa api.Katup ini dapat digunakan dalam pipa atau peralatan media non-korosif, sebagai intersepsi, koneksi dan pengaturan aliran.
| Tekanan | 1.0/1.6MPA |
| Ukuran | DN50~DN250 |
| Suhu | 80℃ |
| Sedang | Air jernih |
| Standar desain | GB/T12238 |
| Tatap muka standar | GB/T12221 |
| Akhiri standar koneksi | JB/T 17241.6 |
| Inspeksi dan pengujian | GB/T 13927 |
| Jenis | DN | SEBUAH | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
1. Ukuran struktur sesuai dengan GB / T12221, ukuran kecil, ringan, mudah dioperasikan.
2. Struktur mengadopsi struktur setengah poros, operasi 90 derajat dan pembukaan cepat;Pelat memiliki kekuatan tinggi, area aliran besar, hambatan aliran kecil dan hemat energi.
3. Media dapat mengalir dari kedua sisi katup cakram flensa ke segala arah, yang dapat mencapai tujuan menghubungkan atau memotong.
4. Torsi operasi kecil, hemat tenaga kerja dan ringan.
5. Jumlah percobaan pembukaan dan penutupan lebih dari sepuluh ribu kali, dengan umur panjang.
5. Penyegelan lengkap tercapai, dan kebocoran gas nol.
1. Katup adalah sambungan klip, katup terdiri dari badan katup, pelat cakram, poros katup, pegangan dan bagian lainnya.
2. Katup memutar pegangan 90 °, poros katup juga berputar, poros katup menggerakkan pelat kupu-kupu untuk membuka atau menutup, dial dan pegangan untuk menyesuaikan aliran.
