Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

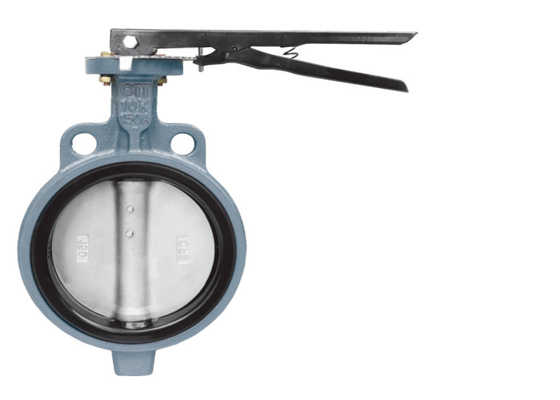

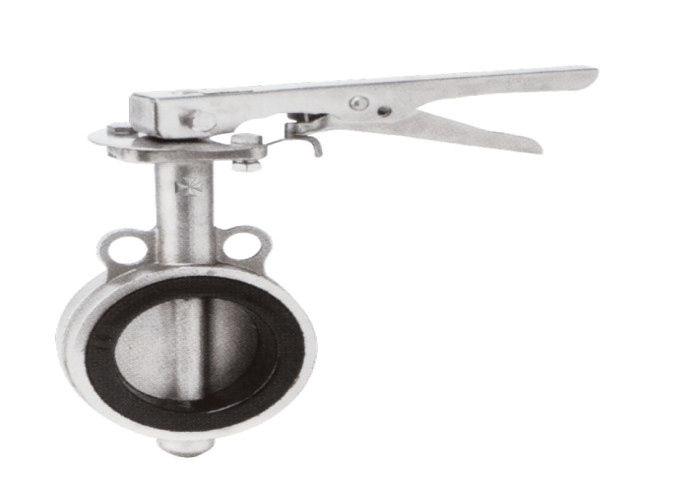

Nama Produk: | katup kupu-kupu wafer | Standar: | JIS |
---|---|---|---|
bahan cakram: | Besi tahan karat | Kekuasaan: | manual |
Koneksi: | wafer / bergelang, Wafer | Warna: | disesuaikan, abu-abu |
Struktur: | Kupu-kupu, Wafer | Bahan Tubuh: | Besi Ulet/Besi Cor GGG50, Besi tuang |
Cahaya Tinggi: | 350mm katup kupu-kupu wafer,katup kupu-kupu wafer besi cor ggg50,katup kupu-kupu jenis wafer 400mm |
Katup dapat digunakan secara luas dalam jaringan pipa kota, sistem pemanas air, konstruksi dan industri lain dari sistem air bersih, dapat dengan cepat terhubung atau memotong media, dan dapat dengan cepat menyesuaikan aliran media.
Katup dapat digunakan dalam pipa atau peralatan media non korosif, untuk menutup, menghubungkan dan mengatur aliran.
Ukuran | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 42 | 43 | 46 | 46 | 52 | 56 | 56 |
H | 196 | 162 | 171 | 180 | 199 | 212 | 228 |
Tubuh | Besi abu-abu |
Kursi | EPDM |
Cakram | Besi tahan karat |
Cairan yang Berlaku | Air |
Tekanan Pekerjaan | Kurang dari 10kgf/cm² |
Suhu yang Berlaku | kurang dari 80 ℃ |
Metode Koneksi | Flange 10K |
1. Struktur mengadopsi struktur semi-sumbu, operasi 90 derajat cepat dibuka;Pelat memiliki kekuatan tinggi, area aliran besar, hambatan aliran kecil, dan hemat energi.
2. Media dapat mengalir dari kedua sisi katup cakram flensa ke segala arah, dapat mencapai tujuan untuk menghubungkan atau memotong.
3. Tidak ada desain struktur pin lancip: koneksi transmisi antara poros katup dan pelat katup mengadopsi bentuk koneksi heksagonal, yang secara efektif memecahkan kebocoran dan jatuh dari bahaya tersembunyi dari pin kerucut katup garis tengah asli, sangat meningkatkan penyegelan katup kinerja dan keselamatan operasi, dan benar-benar memecahkan masalah jatuh dari pin kerucut katup kupu-kupu garis tengah asli.
4. Kinerja penyegelan yang baik: Karena katup tidak mengadopsi desain pin, itu benar-benar memecahkan masalah kebocoran pin kerucut dari katup kupu-kupu garis tengah asli;Kursi katup mengadopsi proses vulkanisasi integral.Di satu sisi, masalah kebocoran antara dudukan katup dan bodi yang ada pada uji tekanan katup garis tengah asli telah teratasi.Di sisi lain, permukaan penyegelan samping dari kursi vulkanisir lebih lebar dan tiga garis air penyegelan tipe O-ring ditambahkan untuk membuat penyegelan dengan flensa pipa lebih andal.Gasket flensa disimpan.
1. Katup dipasang pada pipa untuk membuka dan menutup, dan juga dapat digunakan untuk menyesuaikan dan mencekik.
2. Katup dapat dipasang ke segala arah.
3. Pipa dan rongga katup harus dibersihkan sebelum pemasangan.
4. Katup tidak boleh terkena gaya eksternal yang besar setelah pemasangan.
5. Katup dipasang pada pipa yang tertutup dalam waktu lama, dan harus dibuka dan ditutup secara teratur.
6. Ketika suhu minimum lokal lebih rendah dari 4 ℃, perlindungan isolasi harus diambil;Karena katup ujung harus digunakan dengan pemanas pipa atau jaket, untuk mencegah suhu dinding pipa di bawah 0℃.
7. Dilarang keras memasang dan menggunakan pipa di bawah getaran atau perubahan suhu sedang yang cepat.
8. Kondisi pengoperasian harus konsisten dengan persyaratan dalam spesifikasi kinerja
