Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | katup kupu-kupu wafer | Bahan Tubuh: | Besi Ulet/Besi Cor GGG50, Besi tuang |
|---|---|---|---|
| Standar: | ANSI, API | Tekanan: | Tekanan Sedang, Tekanan Rendah |
| Koneksi: | mengarah / wafer, Wafer | Warna: | BIRU, disesuaikan |
| Cakram: | Besi cor | Bahan Kursi: | EPDM |
| Cahaya Tinggi: | 150mm katup kupu-kupu gaya wafer,pegangan katup kupu-kupu gaya wafer,katup kupu-kupu jenis wafer 200mm |
||

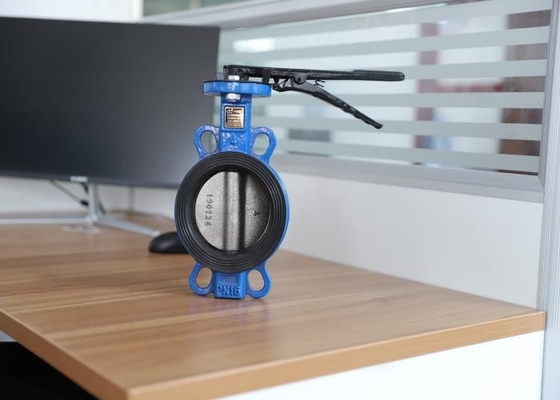

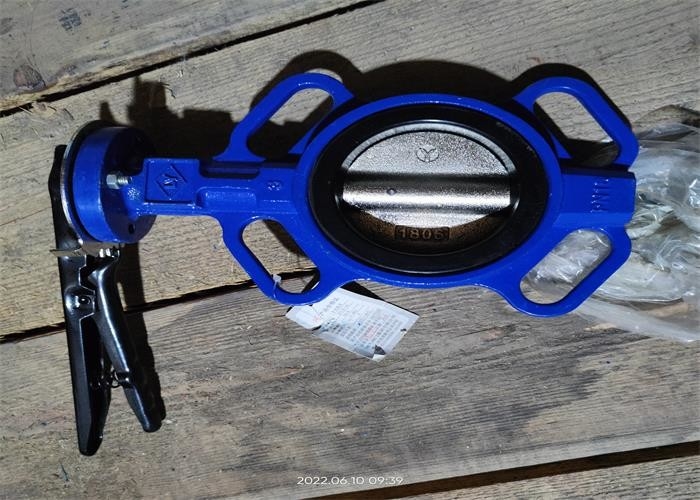

Handle butterfly valve memiliki struktur yang sederhana, berukuran kecil dan ringan, serta hanya terdiri dari beberapa bagian.Dan hanya perlu memutar 90 ° dapat dibuka dan ditutup dengan cepat, operasi sederhana, dan katup memiliki karakteristik kontrol cairan yang baik.Ketika katup kupu-kupu dalam posisi terbuka penuh, ketebalan pelat kupu-kupu adalah satu-satunya hambatan ketika media mengalir melalui badan katup, sehingga penurunan tekanan yang dihasilkan oleh katup kecil, sehingga memiliki karakteristik kontrol aliran yang lebih baik.
| UKURAN | SEBUAH | B | L | φD1 | φD3 | H |
| 1,5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Tubuh | Besi abu-abu |
| Kursi | EPDM/NBR/PTFE |
| Cakram | Besi tahan karat / besi ulet |
| TANGKAI | SS420 /304/316 |
| Tatap muka | ISO 5752/ API 609 |
| Ujung flensa | BS10 |
1. Struktur mengadopsi struktur semi-sumbu, operasi 90 derajat cepat dibuka;Pelat memiliki kekuatan tinggi, area aliran besar, hambatan aliran kecil, dan hemat energi.
2. Media dapat mengalir dari kedua sisi katup cakram flensa ke segala arah, dapat mencapai tujuan untuk menghubungkan atau memotong.
3. Tidak ada desain struktur pin lancip: koneksi transmisi antara poros katup dan pelat katup mengadopsi bentuk koneksi heksagonal, yang secara efektif memecahkan kebocoran dan jatuh dari bahaya tersembunyi dari pin kerucut katup garis tengah asli, sangat meningkatkan penyegelan katup kinerja dan keselamatan operasi, dan benar-benar memecahkan masalah jatuh dari pin kerucut katup kupu-kupu garis tengah asli.
4. Kinerja penyegelan yang baik: Karena katup tidak mengadopsi desain pin, itu benar-benar memecahkan masalah kebocoran pin kerucut dari katup kupu-kupu garis tengah asli;Kursi katup mengadopsi proses vulkanisasi integral.Di satu sisi, masalah kebocoran antara dudukan katup dan bodi yang ada pada uji tekanan katup garis tengah asli telah teratasi.Di sisi lain, permukaan penyegelan samping dari kursi vulkanisir lebih lebar dan tiga garis air penyegelan tipe O-ring ditambahkan untuk membuat penyegelan dengan flensa pipa lebih andal.Gasket flensa disimpan.
1. Katup dipasang pada pipa untuk membuka dan menutup, dan juga dapat digunakan untuk menyesuaikan dan mencekik.
2. Katup dapat dipasang ke segala arah.
3. Pipa dan rongga katup harus dibersihkan sebelum pemasangan.
4. Katup tidak boleh terkena gaya eksternal yang besar setelah pemasangan.
5. Katup dipasang pada pipa yang tertutup dalam waktu lama, dan harus dibuka dan ditutup secara teratur.
6. Ketika suhu minimum lokal lebih rendah dari 4 ℃, perlindungan isolasi harus diambil;Karena katup ujung harus digunakan dengan pemanas pipa atau jaket, untuk mencegah suhu dinding pipa di bawah 0℃.
7. Dilarang keras memasang dan menggunakan pipa di bawah getaran atau perubahan suhu sedang yang cepat.
8. Kondisi pengoperasian harus konsisten dengan persyaratan dalam spesifikasi kinerja
