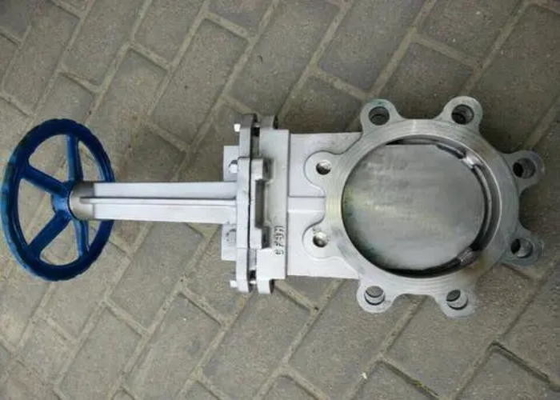

JIS PN1.0/PN1.6 Tekanan Baja Karbon ukuran 2 "-12" Knife Gate Valve

pengantar

Knife gate valve juga dikenal sebagai knife gate valve, knife gate valve, slurry valve dan slurry valve.Bagian pembuka dan penutupnya adalah gerbang.Arah gerakan gerbang tegak lurus terhadap arah fluida.Media dipotong oleh gerbang tepi pisau yang dapat memotong bahan serat.Gerbang memiliki dua permukaan penyegelan.Dua permukaan penyegelan dari katup pelat gerbang yang paling umum digunakan membentuk irisan.Sudut baji bervariasi dengan parameter katup, biasanya 5 °, Gerbang katup gerbang pisau baji dapat dibuat menjadi satu kesatuan, yang disebut katup gerbang kaku;Itu juga dapat dibuat menjadi ram yang dapat menghasilkan sedikit deformasi untuk meningkatkan kemampuan manufaktur dan menebus penyimpangan sudut permukaan penyegelan dalam proses pemrosesan.Ram jenis ini disebut ram elastis.Faktanya, tidak ada ruang di badan katup.Gerbang naik dan turun di alur pemandu samping dan ditekan erat pada dudukan katup oleh lug di bagian bawah.Jika perlu untuk mencapai keketatan sedang yang tinggi, kursi katup penyegelan berbentuk O dapat dipilih untuk mewujudkan penyegelan dua arah.Knife gate valve memiliki ruang pemasangan kecil, tekanan kerja rendah, tidak mudah menumpuk serba-serbi dan harga murah.

Ketika katup gerbang pisau ditutup, permukaan penyegelan hanya dapat disegel dengan tekanan sedang, yaitu, permukaan penyegelan katup gerbang dapat ditekan ke kursi katup di sisi lain dengan tekanan sedang untuk memastikan penyegelan permukaan penyegelan, yang menyegel sendiri.Sebagian besar katup gerbang dipaksa disegel, yaitu, ketika katup ditutup, katup gerbang harus dipaksa ke kursi katup dengan kekuatan eksternal untuk memastikan penyegelan permukaan penyegelan.Jenis katup ini umumnya harus dipasang secara vertikal di dalam pipa.

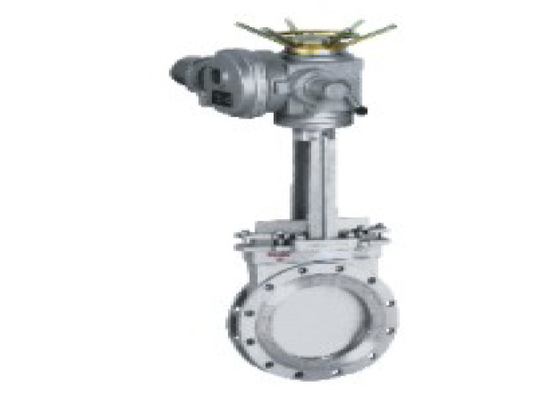

Mode mengemudi katup gerbang pisau: manual, sproket, listrik, pneumatik, hidrolik, roda gigi bevel, kontrol listrik, hidrolik dan pneumatik.Bentuk katup gerbang pisau: batang naik dan batang tidak naik.Bahan katup gerbang pisau: besi cor, baja tuang, baja karbon, baja tahan karat, lapisan fluor, dll.

Segel katup gerbang pisau: segel keras, segel lunak, segel satu sisi, segel dua sisi dan bahan lainnya.

Dengan keunggulan volume kecil, hambatan aliran kecil, ringan, pemasangan dan pembongkaran mudah, katup gerbang pisau ultra-tipis sepenuhnya memecahkan masalah sulit hambatan aliran besar, beban berat, pemasangan sulit dan area lantai besar katup gerbang biasa, katup gerbang datar, katup bola, katup berhenti, katup pengatur dan katup kupu-kupu.Setelah munculnya katup gerbang pisau, sejumlah besar katup pemutus umum dan katup pengatur telah diganti.Konsumsi katup gerbang pisau terbesar di dunia adalah Amerika Serikat dan Jepang

Penggunaan:

Katup ini banyak diterapkan pada pipa seperti pasokan air dan drainase, konstruksi, minyak, industri kimia, gas batubara (gas alam), makanan, obat-obatan, pembangkit listrik, pembangkit listrik tenaga nuklir dan pembuangan polusi perkotaan dll untuk tujuan menyesuaikan atau memotong aliran berisi berbagai media, seperti butiran tebal, cairan lengket dan kontaminasi mengambang dll.

Struktur

Ukuran

Petunjuk pemasangan dan pengoperasian

1. Sebelum memasang katup gerbang pisau, periksa rongga katup dan permukaan penyegelan, dan tidak ada kotoran atau pasir yang boleh menempel;

2. Baut pada semua bagian penghubung harus dikencangkan secara merata;

3. Periksa bahwa bagian pengepakan harus dikompresi untuk memastikan kekencangan pengepakan dan bukaan ram yang fleksibel;

4. Sebelum memasang katup, pengguna harus memeriksa model katup, ukuran sambungan dan memperhatikan arah aliran sedang untuk memastikan konsistensi dengan persyaratan katup;

5. Saat memasang katup, pengguna harus memesan ruang yang diperlukan untuk penggerak katup;

6. Pengkabelan perangkat penggerak harus dilakukan sesuai dengan diagram sirkuit;

7. Katup gerbang pisau harus dirawat secara teratur.Tidak diperbolehkan bertabrakan dan meremas sesuka hati, agar tidak mempengaruhi penyegelan.

Menjaga

1. Roda tangan, pegangan dan mekanisme transmisi tidak boleh digunakan untuk mengangkat, dan tabrakan sangat dilarang.

2. Katup gerbang ganda harus dipasang secara vertikal (yaitu batang katup pada posisi vertikal dan roda tangan berada di atas).

3. Gate valve dengan bypass valve harus membuka bypass valve sebelum dibuka (untuk menyeimbangkan perbedaan tekanan pada inlet dan outlet dan mengurangi gaya pembukaan).

4. Katup gerbang dengan mekanisme transmisi harus dipasang sesuai dengan ketentuan manual pengoperasian produk.

5. Jika katup sering dibuka dan ditutup, lumasi setidaknya sebulan sekali
