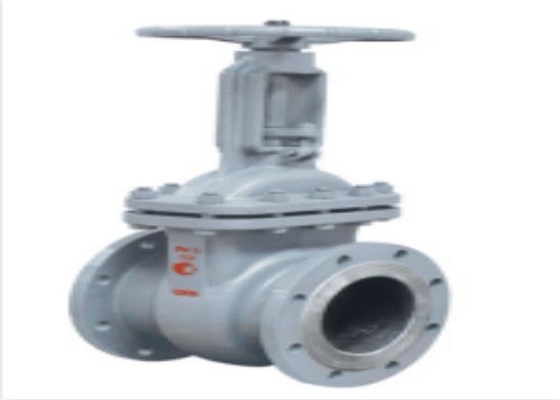

Pipa Yang Hanya Membuka Dan Menutup Sepenuhnya WCB Russia Flanged Gate Valve

pengantar

Bagian pembukaan dan penutupan katup gerbang baja cor adalah gerbang, dan arah gerakan gerbang tegak lurus dengan arah fluida.Katup gerbang hanya dapat dibuka dan ditutup sepenuhnya, tidak disetel dan dicekik.Ram memiliki dua permukaan penyegelan.Mode yang paling umum digunakan adalah bahwa dua permukaan penyegelan katup ram membentuk irisan.Sudut baji bervariasi dengan parameter katup, biasanya 50. Ketika suhu sedang tidak tinggi, itu adalah 2 ° 52 '.Gerbang katup gerbang baji dapat dibuat menjadi satu kesatuan, yang disebut katup gerbang kaku;Itu juga dapat dibuat menjadi ram yang dapat menghasilkan sedikit deformasi untuk meningkatkan kemampuan manufaktur dan menebus penyimpangan sudut permukaan penyegelan dalam proses pemrosesan.Ram jenis ini disebut ram elastis.

Klasifikasi katup gerbang

Katup gerbang dapat dibagi menjadi katup gerbang batang naik dan katup gerbang batang tidak naik sesuai dengan apakah batang katup naik atau turun.Katup gerbang batang naik naik dan turun sementara batang katup berputar;Batang katup hanya akan berputar, dan yang tidak naik dan turun adalah katup gerbang batang yang tidak naik.

Gerbang katup gerbang batang naik bergerak secara linier dengan batang katup, yang disebut katup gerbang batang naik (juga dikenal sebagai katup gerbang batang naik).Umumnya, ada benang trapesium pada batang pengangkat.Melalui mur di bagian atas katup dan alur pemandu pada badan katup, gerakan putar diubah menjadi gerakan linier, yaitu torsi operasi diubah menjadi gaya dorong operasi.Ketika katup dibuka, ketika ketinggian angkat ram sama dengan 1:1 kali diameter katup, saluran fluida benar-benar tidak terhalang, tetapi posisi ini tidak dapat dipantau selama operasi.Dalam penggunaan yang sebenarnya, titik dari batang katup digunakan sebagai tanda, yaitu posisi yang tidak dapat dibuka digunakan sebagai posisi terbuka penuh.Untuk mempertimbangkan fenomena penguncian yang disebabkan oleh perubahan suhu, biasanya dibuka ke posisi puncak dan kemudian diputar kembali 1/2-1 putaran sebagai posisi katup terbuka penuh.Oleh karena itu, posisi katup yang terbuka penuh ditentukan sesuai dengan posisi RAM (yaitu langkah >).

Untuk beberapa katup gerbang, mur batang katup dipasang di gerbang.Batang katup berputar tanpa mengangkat.Putaran roda tangan menggerakkan batang katup untuk memutar dan mengangkat pintu gerbang.Katup jenis ini disebut katup gerbang batang putar atau katup gerbang batang yang tidak naik.Sakelarnya sama dengan katup gerbang batang naik.Itu terbuka penuh ketika tidak dibuka, dan tertutup penuh ketika tertutup ketika tidak dibuka.Dibandingkan dengan katup gerbang batang naik, sulit untuk memahami pembukaan gerbang dengan mata telanjang, sehingga perlu ditambahkan Pasang strip indikator pembuka.

Ukuran
