Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Bahan: | Baja tuang | Tekanan: | Tekanan Sedang |
---|---|---|---|
Media: | Air | Aplikasi: | Air |
Standar Desain: | KS B 2361 | Standar: | Korea |
Cahaya Tinggi: | Katup Gerbang Bergelang Standar Korea,Katup Gerbang Bergelang KS B 2361,Katup Gerbang Bergelang Baja 20K Cor |

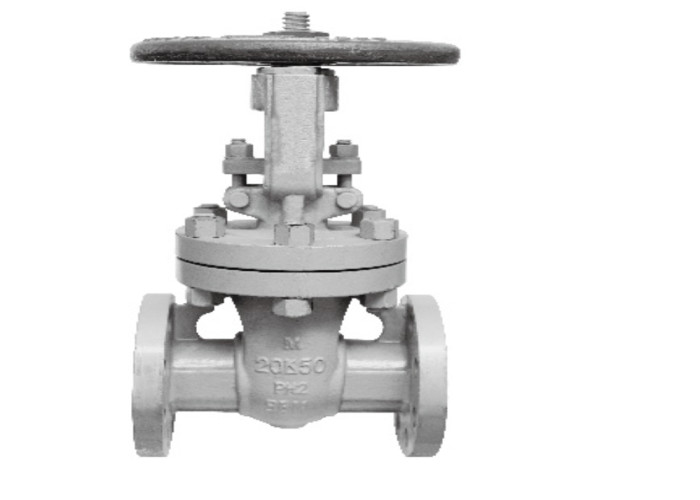

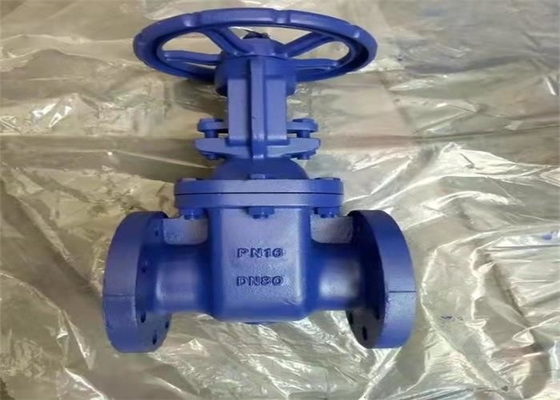

Bagian pembukaan dan penutupan katup gerbang baja cor adalah gerbang, dan arah gerakan gerbang tegak lurus dengan arah fluida.Katup gerbang hanya dapat dibuka dan ditutup sepenuhnya, tidak disetel dan dicekik.Ram memiliki dua permukaan penyegelan.Mode yang paling umum digunakan adalah bahwa dua permukaan penyegelan katup ram membentuk irisan.Sudut baji bervariasi dengan parameter katup, biasanya 50. Ketika suhu sedang tidak tinggi, itu adalah 2 ° 52 '.Gerbang katup gerbang baji dapat dibuat menjadi satu kesatuan, yang disebut katup gerbang kaku;Itu juga dapat dibuat menjadi ram yang dapat menghasilkan sedikit deformasi untuk meningkatkan kemampuan manufaktur dan menebus penyimpangan sudut permukaan penyegelan dalam proses pemrosesan.Ram jenis ini disebut ram elastis.
Katup ini berlaku untuk berbagai pipa yang hanya membuka dan menutup sepenuhnya
10K | 20K | ||||||||||||
Ukuran | L | D | bf | Zxфd | H | Dkamu | Ukuran | L | D | bf | Zxфd | H | dua |
50 | 178 | 155 | 16-2 | 4xф19 | 338 | 180 | 50 | 216 | 155 | 22-2 | 8xф19 | 320 | 220 |
65 | 190 | 175 | 18-2 | 4xф19 | 362 | 180 | 65 | 241 | 175 | 24-2 | 8Xф19 | 350 | 220 |
80 | 203 | 185 | 18-2 | 8xф19 | 415 | 224 | 80 | 283 | 200 | 26-2 | 8xф23 | 295 | 280 |
100 | 229 | 210 | 18-2 | 8xф19 | 447 | 250 | 100 | 305 | 225 | 28-2 | 8xф23 | 436 | 300 |
125 | 254 | 250 | 20-2 | 8xф23 | 555 | 300 | 125 | 381 | 270 | 30-2 | 8xф25 | 505 | 280 |
150 | 267 | 280 | 22-2 | 8xф23 | 618 | 330 | 150 | 403 | 305 | 32-2 | 12xф25 | 576 | 350 |
200 | 292 | 330 | 22-2 | 12xф23 | 781.4 | 330 | 200 | 419 | 350 | 34-2 | 12xф25 | 728 | 400 |
250 | 330 | 400 | 24-2 | 12Xф25 | 927.4 | 355 | 250 | 457 | 430 | 38-2 | 12xф27 | 884 | 450 |
300 | 356 | 445 | 24-3 | 16xф25 | 1073.4 | 400 | 300 | 502 | 480 | 40-3 | 16xф27 | 1036 | 500 |
