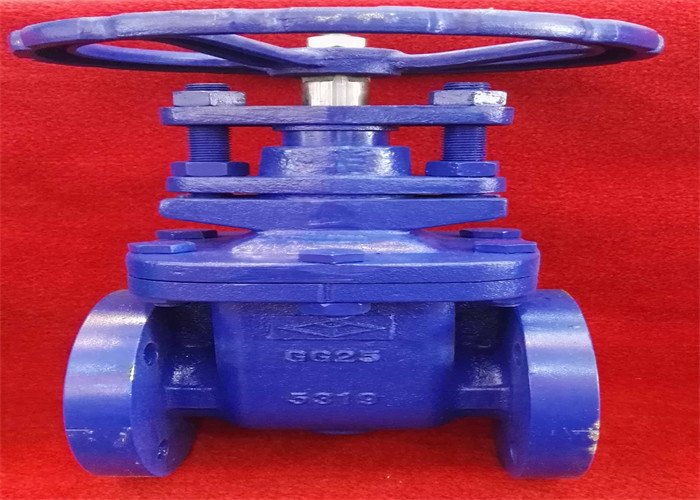

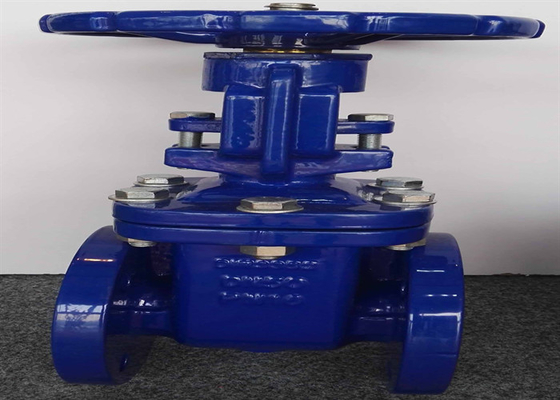

F4/F5 DIN3352 Metal Seal Batang Tidak Naik/OS Cast Iron Flanged Gate Valve

pengantar

Bagian pembuka dan penutup gate valve adalah ram, dan arah gerakan ram tegak lurus dengan arah fluida.Katup gerbang digunakan sebagai media pemutus.Ketika dibuka penuh, seluruh saluran aliran lurus.Pada saat ini, kehilangan tekanan * dari operasi menengah kecil.Menurut bentuk elemen penyegelan, katup gerbang sering dibagi menjadi beberapa jenis yang berbeda, seperti katup gerbang baji, katup gerbang datar, katup gerbang ganda paralel, katup gerbang ganda baji, dll. Katup gerbang biasanya cocok untuk kondisi kerja yang tidak perlu sering dibuka dan ditutup dan biarkan pintu gerbang terbuka penuh atau tertutup penuh.Tidak cocok untuk digunakan sebagai regulasi atau pelambatan.Bahan yang berbeda dapat digunakan untuk air, uap, minyak, asam nitrat, asam asetat, media pengoksidasi, urea dan media lainnya.
Perangkat penggerak termasuk roda tangan, roda gigi bevel, listrik, pneumatik, dll.


Fitur struktural



1. Ram memiliki dua permukaan penyegelan, * biasanya digunakan bahwa dua permukaan penyegelan ram membentuk baji, dan sudut baji bervariasi dengan parameter katup, biasanya 5 °.
2. Prinsip penyegelan katup gerbang baji adalah untuk mencapai penyegelan dengan kombinasi dekat dari dua permukaan penyegelan pada baji dan dua permukaan penyegelan pada badan katup.
3. Katup gerbang baji dapat dibagi menjadi katup gerbang batang naik (mengangkat katup gerbang batang) dan katup gerbang batang yang tidak naik (katup gerbang batang berputar) sesuai dengan mode pembukaan dan penutupan yang berbeda dari katup gerbang yang digerakkan oleh batang katup.
4. Katup gerbang baji dapat dibagi menjadi katup gerbang elastis dan katup gerbang kaku sesuai dengan struktur gerbang yang berbeda.
5. Badan katup dilemparkan, badan katup dan kap dihubungkan dengan baut, flensa tengah disegel oleh paking luka spiral, dan cincin logam juga dapat digunakan ketika pelanggan memiliki persyaratan khusus.
6. Salurannya halus dan koefisien alirannya kecil.Permukaan penyegelan kurang tergerus dan terkikis oleh media.
7. Permukaan penyegelan terbuat dari baja paduan atau karbida yang disemen, dengan ketahanan aus yang baik dan ketahanan gores.
8. Pengemasan grafit fleksibel diadopsi, dengan penyegelan yang andal dan operasi yang ringan dan fleksibel.
9. Arah aliran media tidak dibatasi, tanpa mengganggu aliran dan mengurangi tekanan.
10. Model utilitas memiliki keunggulan bentuk yang sederhana, panjang struktural yang pendek, kemampuan manufaktur yang baik dan jangkauan aplikasi yang luas.



Ukuran

Standar dasar
