Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

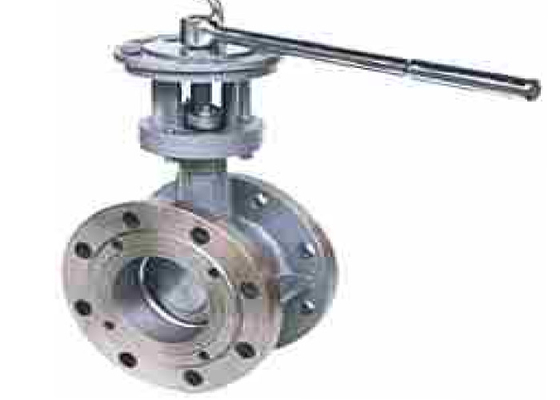

| Nama Produk: | Katup Kupu-Kupu Bergelang | Tekanan: | 1.0/1.6 Mpa |
|---|---|---|---|
| Bahan Tubuh: | WCB | Jenis: | Eksentrik rangkap tiga |
| Penyegelan wajah: | Besi tahan karat | Mode Pembukaan: | pegangan |
| Koneksi: | Ujung bergelang | Suhu: | -29 hingga 425 |
| bahan batang: | 2Cr13 | Kuk: | WCB |
| Cahaya Tinggi: | Handel Flanged Butterfly Valve,Seal Ring Flanged Butterfly Valve,1.6 Mpa Triple Eccentric Butterfly Valve |
||
Pelat kupu-kupu dari katup kupu-kupu dipasang pada arah diameter pipa.Pada saluran silindris badan katup kupu-kupu, pelat kupu-kupu cakram berputar mengelilingi sumbu dengan sudut putaran 0 ° - 90 °.Ketika berputar ke 90 °, katup terbuka penuh
Katup ini cocok untuk pipa air, minyak dll. Dapat menyesuaikan dan memotong cairan.

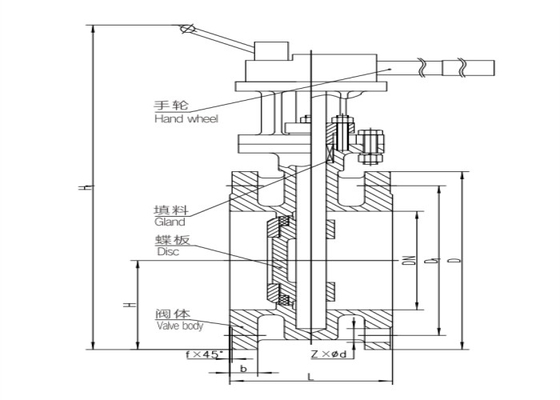

| mm | L | D | D1 | bf | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
