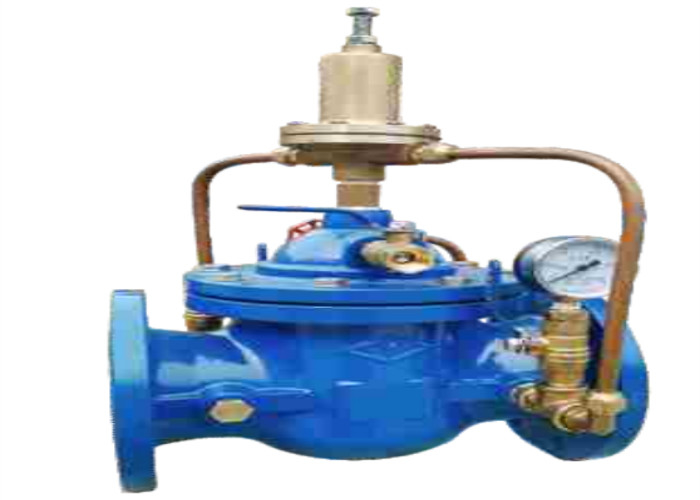

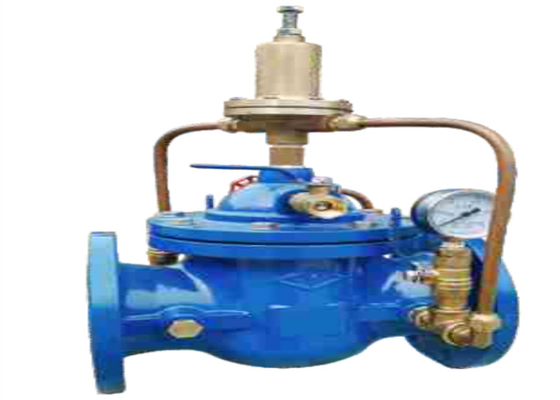

Besi Ulet 500X Pressure Relief Valve Flange End Water Conservancy Valve

pengantar

500X Pressure Relief dan katup penahan.Digunakan untuk pasokan air, AC dan sistem pipa pemadam kebakaran.Medium: air, suhu 80 .Ini digunakan untuk menstabilkan tekanan pipa di depan katup.Ketika tekanan di depan katup melebihi tekanan, katup utama dibuka untuk drainase.Ketika tekanan pipa turun di bawah nilai yang ditetapkan, katup utama ditutup.Nilai tekanan dapat diatur oleh sekrup penyetel katup pilot

Penggunaan

Katup pelepas / penahan tekanan dapat secara efektif melepaskan tekanan yang melebihi titik setel keselamatan pilot katup pilot di dalam pipa untuk mencegah pipa dan peralatan dari kerusakan.Katup ini terutama digunakan untuk pelepasan tekanan dari sistem sirkulasi pengujian pengendalian kebakaran di gedung-gedung tinggi untuk menghindari masalah sistem karena tekanan hidraulik tertinggi, pertahankan tekanan suplai air dari katup utama selalu di atas satu nilai yang ditetapkan untuk memastikan tekanan dari area pasokan air katup utama di atas

prinsip bekerja

Pertama, atur tekanan pembukaan katup utama.Kendurkan mur pengunci katup pilot, putar sekrup katup pilot searah jarum jam, dan sekrup bergerak ke bawah.Pegas pengatur dikompresi untuk menerapkan gaya dorong tertentu ke inti katup pilot.Pada saat ini, tekanan pembukaan katup utama meningkat.Putar sekrup penyetel katup pilot berlawanan arah jarum jam, tekanan pegas dilepaskan, gaya dorong yang bekerja pada inti katup pilot berkurang, dan tekanan pembukaan katup utama berkurang.Nilai tekanan pipa di depan katup utama dapat diamati melalui pengukur tekanan.Setelah pengaturan, kencangkan mur selai

Ketika tekanan di depan katup meningkat, tekanan di ruang bawah diafragma katup pilot juga meningkat.Setelah melebihi nilai yang ditetapkan, diafragma mendorong inti katup pilot ke atas, katup pilot terbuka, dan air di ruang atas diafragma katup utama dibuang.Ketika tekanan turun, inti katup utama terbuka di bawah perbedaan tekanan antara ruang atas dan bawah diafragma, katup utama mulai mengalir, dan tekanan pipa mulai turun

Tekanan di bawah diafragma katup pilot juga berkurang, ketika tekanan menurun di bawah nilai yang ditetapkan.Di bawah aksi pegas penyetel.Inti katup pilot ditutup.Tekanan di ruang atas diafragma katup utama meningkat secara bertahap.Karena luas diafragma katup utama lebih besar dari luas inti katup utama, di bawah aksi perbedaan tekanan antara ruang atas dan bawah diafragma.Kumparan utama ditutup.Katup utama berhenti mengalir.

Ringkasan:

1, Saat mengatur tekanan pembukaan, secara bertahap tingkatkan tekanan di depan katup.Nyalakan pada nilai yang ditetapkan.Dan catat nilai pengukur tekanan, lalu terus naikkan tekanan masuk.Jaga agar katup utama tetap terbuka penuh (yaitu aliran keluar dari katup utama tidak akan meningkat).Catat tekanan pelepasan katup utama.Kemudian secara bertahap kurangi tekanan saluran masuk sampai katup utama tertutup, dan catat tekanan pemasangan kembali katup.

2, Ulangi penyesuaian lebih dari dua kali hingga tekanan pembukaan katup utama dan tekanan pelepasan.Sampai tekanan reseating stabil.

3, Ketika pelepas tekanan manual diperlukan.Katup bola pelepas tekanan pada penutup katup utama dapat dibuka, dan tekanan di ruang atas diafragma katup utama berkurang.Katup utama kemudian dibuka untuk pelepas tekanan, dan outlet katup bola pelepas tekanan harus dihubungkan ke parit drainase.

4, Ketika perbedaan tekanan pembukaan katup utama adalah p 0,5MPa, nilai deviasinya adalah ± 0,02MPa.Ketika p 0,5MPa, nilai deviasinya adalah ± 0,04MPa.

5, Tekanan pelepasan 1.08p (P adalah nilai tekanan pembukaan

Dimensi
