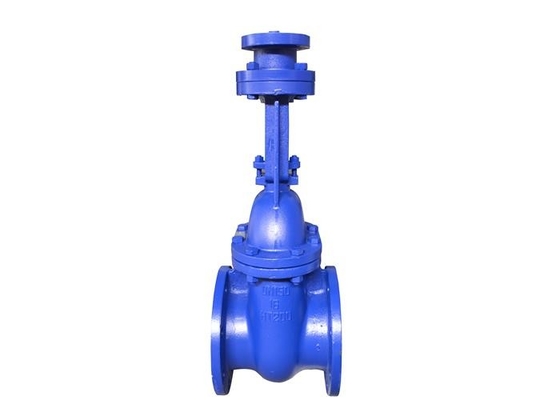

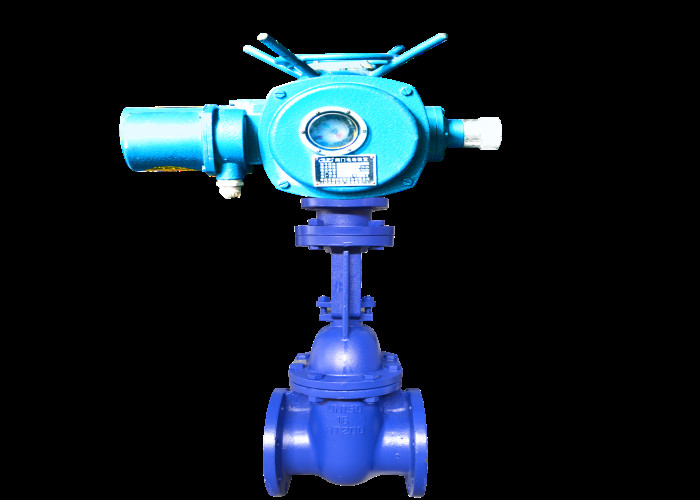

Bermotor Cuniform Cast Iron Pressure 1.0 Mpa DN50~DN600 Flanged Gate Valve

Struktur dan prinsip aksi

1. Katup terhubung dengan flens dan memenuhi standar GB / T 12232.Katup terutama terdiri dari badan katup, gerbang, batang katup, penutup katup, mur batang katup, roda tangan dan bagian lainnya.

2. Katup memutar mur batang katup dengan memutar roda tangan untuk membuat batang katup bergerak ke atas dan ke bawah, sehingga mendorong ram naik atau turun dan membuat perpindahan linier tegak lurus terhadap cairan untuk mencapai tujuan pembukaan dan penutupan

Fitur katup

1. Bentuk sederhana, proses pembuatan yang baik, rentang aplikasi yang luas dan pemasangan yang mudah.

2. Strukturnya masuk akal dan kompak, volumenya kecil, dan bagian penutup massa (gerbang) mengadopsi struktur baji, yang secara otomatis dapat mengkompensasi deformasi badan katup yang disebabkan oleh beban atau suhu abnormal selama operasi, dan penyegelan aman dan dapat diandalkan.

3. Media dapat mengalir ke segala arah dari kedua sisi katup gerbang, yang dapat dihubungkan atau terputus

Tindakan pencegahan dalam penyimpanan, pemasangan, dan penggunaan

1. Produk ini harus ditempatkan di gudang kering dan tidak boleh disimpan di udara terbuka.

2. Pemeliharaan rutin diperlukan untuk penyimpanan jangka panjang.

3. Uji tekanan dan inspeksi harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan setelah memenuhi syarat.

4. Bersihkan rongga bagian dalam pipa dan katup sebelum pemasangan.

5. Roda tangan tidak dapat digunakan untuk mengangkat.Tidak ada tuas bantu yang harus ditambahkan selama operasi.Jika roda tangan berputar searah jarum jam, itu tertutup, jika tidak maka terbuka.

6. Kondisi operasi harus memenuhi persyaratan teknis dalam spesifikasi kinerja.

7. Setelah pemasangan, produk tidak akan dikenai gaya eksternal yang besar, dan braket katup harus dipasang jika perlu.

8. Ketika suhu minimum lokal lebih rendah dari 4 , perlindungan insulasi termal harus disediakan;Ketika digunakan sebagai katup ujung, pipa atau jaket pendamping harus digunakan untuk pemanasan untuk mencegah suhu dinding pipa lebih rendah dari 0 .

9. Dilarang keras memasang dan menggunakannya pada getaran bantalan pipa atau perubahan suhu sedang yang cepat.

10. DN 300 dapat dipasang pada pipa horizontal dan vertikal.Bila digunakan untuk pipa horizontal, handwheel harus dipasang ke atas;DN350 harus dipasang pada pipa horizontal dengan roda tangan menghadap ke atas;Kustomisasi khusus diperlukan untuk pemasangan horizontal;Arah aliran media tidak dibatasi.
