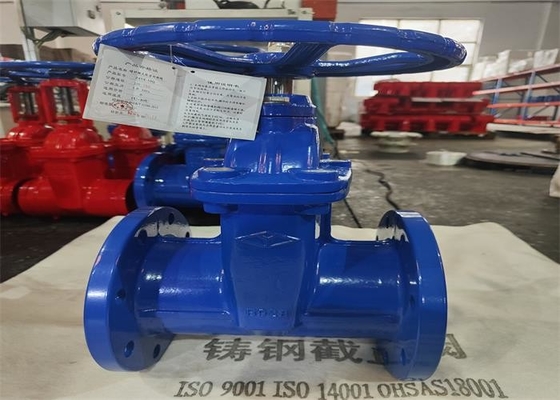

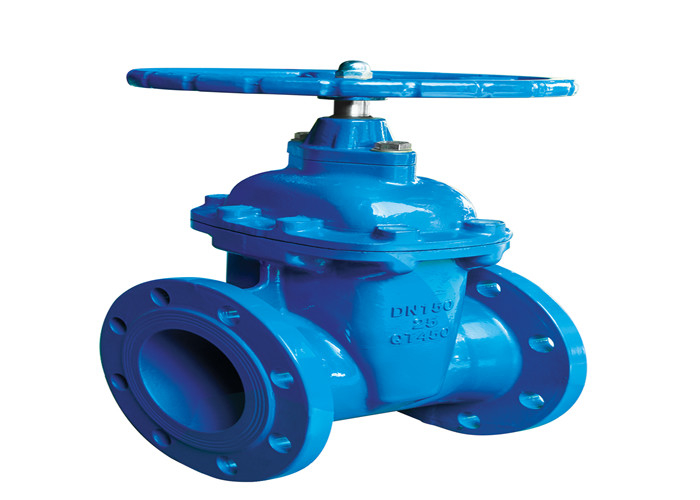

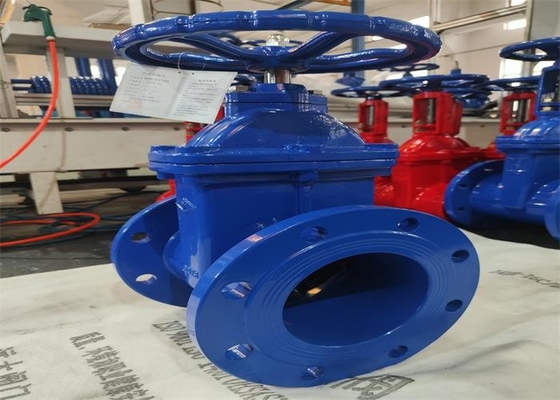

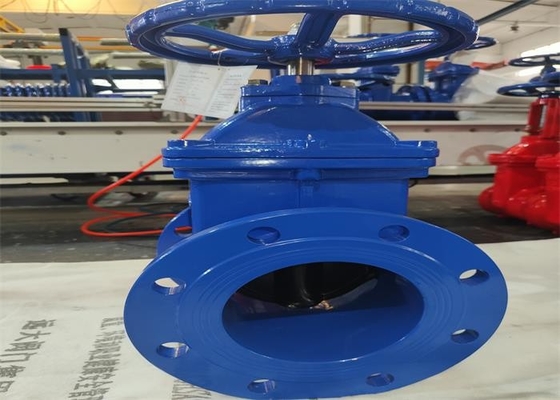

DIN 1.6 Mpa Besi Ulet Kursi Tangguh Non-Naik Stem Flanged Gate Valve

Umurmu:

Katup dapat digunakan untuk membuka dan menutup pipa dan peralatan dengan suhu sedang tidak lebih tinggi dari 80.

Struktur Dan Prinsip Tindakan:

1. Katup terhubung dengan flens dan memenuhi standar GB / T 12232.Katup terdiri dari badan katup, kap mesin, gerbang, batang katup, dll.

2. Katup memutar batang katup dengan memutar kunci khusus untuk menggerakkan ram ke atas atau ke bawah, sehingga mencapai tujuan membuka dan menutup.Karet vulkanisir integral dari pelat katup secara efektif memblokir kontak antara pelat katup dan media, dan memiliki kinerja anti karat yang sangat baik.Efek penyegelan dapat dicapai dengan menggunakan efek kompensasi deformasi mikro yang dihasilkan oleh karet ketika ram ditekan.

Fitur Katup

1. Bentuk sederhana, ringan, teknologi manufaktur yang baik, rentang aplikasi yang luas dan pemasangan yang mudah.

2. Strukturnya masuk akal dan kompak, volumenya kecil, dan bagian penutup massa (gerbang) mengadopsi struktur baji, yang secara otomatis dapat mengkompensasi deformasi badan katup yang disebabkan oleh beban atau suhu abnormal selama operasi, dan penyegelan aman dan dapat diandalkan.

3. Media dapat mengalir ke segala arah dari kedua sisi katup gerbang, yang dapat dihubungkan atau terputus.

4. Pembukaan dan penutupan hemat tenaga kerja.Saat membuka dan menutup, arah gerakan ram tegak lurus dengan arah aliran sedang.Dibandingkan dengan katup penghenti, pembukaan dan penutupan katup gerbang menghemat tenaga kerja.

5. Dapat digunakan untuk pembuangan limbah untuk mencegah gerbang berkarat.

Hal-hal yang Perlu Perhatian

Katup antar segel dudukan elastis tidak dapat digunakan di luar ruang lingkup yang direkomendasikan oleh pabrikan.Peringatan parsial berikut tidak semuanya, tetapi akan membantu beberapa masalah aplikasi.

1. Katup segel kursi elastis tidak boleh dipasang pada pipa yang tekanan kerjanya lebih besar dari tekanan nominal.

2. Katup segel kursi elastis tidak boleh digunakan pada pipa yang menyusut kecuali jika secara khusus direkomendasikan atau ditunjukkan oleh pabrikan.

3. Katup gerbang duduk yang tangguh tidak boleh terkena suhu beku.

4. Untuk mencegah kerusakan operasi, direkomendasikan bahwa torsi operasi DN40~ DN100 tidak boleh lebih besar dari 270N.m.DN125 ~ DN300 tidak lebih dari 400 Nm DN350 DN600 tidak lebih dari 500N.m.

5. Ketika suhu minimum lokal lebih rendah dari 4 , perlindungan insulasi termal harus disediakan;Ketika digunakan sebagai katup ujung, pipa atau jaket pendamping harus digunakan untuk pemanasan untuk mencegah suhu dinding pipa lebih rendah dari 0 .

6. Dilarang keras memasang dan menggunakannya pada getaran bantalan pipa atau perubahan suhu sedang yang cepat

7. Pipa yang terhubung dengan katup harus memiliki titik tumpu yang tetap, dan kedua flensa yang digunakan untuk sambungan harus konsentris dan paralel untuk menghindari tegangan sambungan dan merusak produk katup setelah katup dipasang.

8. Di mana pun digunakan, katup gerbang segel kursi elastis perlu ditempatkan di dalam ruangan.Jika perlu ditempatkan di luar ruangan, katup perlu dilindungi dari angin, hujan, dan sinar matahari.Di iklim yang lebih dingin, itu harus dilengkapi untuk mencegah air masuk ke katup dan membeku, untuk mencegah kerusakan tuang katup dan dudukan katup elastis.

Ketika katup gerbang segel kursi elastis dipasang di bawah parit, alat khusus diperlukan untuk mengoperasikan katup.Batang transmisi digunakan sebagai pegangan operasi konvensional.Tutup transmisi dipasang pada katup.Pegangan operasi yang panjang diperlukan.

Tutup transmisi dapat dengan mudah dioperasikan dari lemari besi dengan batang operasi, dan ukuran lemari besi harus nyaman untuk melepas penutup katup dan bagian internal untuk diperbaiki.

Pemasangan di tanah: ketika katup dipasang di tanah, pipa harus diatur untuk mencegah kerusakan pada katup.Katup tidak dapat dipasang pada pipa yang diatur secara tidak teratur.

Ukuran
