A105 Forged Steel Flanged Gate Valve Tekanan 1.6/2.5/4.0/6.4mpa Rising Stem Dn150

A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150

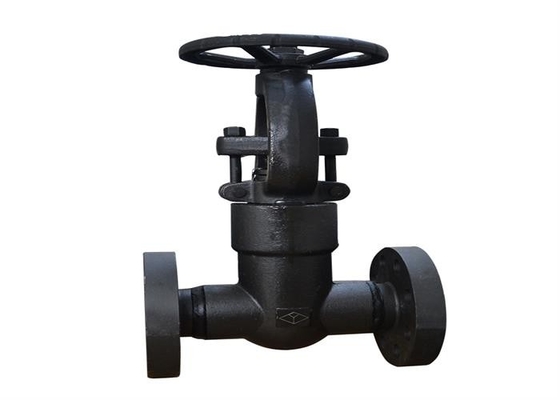

Gambar besar : A105 Forged Steel Flanged Gate Valve Tekanan 1.6/2.5/4.0/6.4mpa Rising Stem Dn150

Detail produk:

Tempat asal:	Cina
Nama merek:	Yuancheng
Nomor model:	A105 Z41H

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 buah
Harga:	Negotiable
Kemasan rincian:	kotak kayu 120011001100
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	100000 pcs per tahun

Kontak

Detil Deskripsi produk

Nama Produk:	Katup Gerbang Bergelang	Ukuran:	1/2 "~ 2"
Jenis:	os&y, batang naik	Medium:	Air Minyak Gas
Bahan Tubuh:	Baja karbon	Warna:	Permintaan pelanggan
Koneksi:	ujung flensa	Tekanan:	Tekanan tinggi
Cahaya Tinggi:	a105 katup gerbang bergelang baja tempa , katup gerbang bergelang baja tempa minyak , katup gerbang dn150 bergelang

Baja Tempa A105 Tekanan Tinggi 1.6/2.5/4.0/6.4 Mpa Rising Stem Flanged Gate Valve

Penggunaan

Katup gerbang baja tempa mengacu pada katup gerbang yang badan katup bantalan tekanan dan kapnya ditempa.Arah gerakan bagian pembukaan dan penutupan katup gerbang baja tempa tegak lurus terhadap arah fluida.Katup gerbang baja tempa hanya dapat dibuka dan ditutup sepenuhnya, dan tidak dapat disesuaikan atau dicekik;Rangkaian katup ini terutama digunakan dalam minyak bumi, industri kimia, pembangkit listrik dan industri lainnya untuk memotong atau menghubungkan pipa dan mempertahankan operasi normal sistem.

prinsip bekerja

Penutupan katup: putar roda tangan atau perangkat penggerak lainnya searah jarum jam, dan mur batang katup mendorong batang katup ke bawah untuk menutup katup.

Pembukaan katup: putar roda tangan atau perangkat penggerak lainnya berlawanan arah jarum jam, dan mur batang katup mendorong batang katup ke atas untuk membuka katup.

Fitur struktural

1. segel batang katup diwujudkan melalui desain segel ganda dari pengepakan + segel atas.
2 batang katup dan ram dihubungkan dalam struktur "t", yang mudah dipasang.Selain itu, kepala batang katup dirancang berbentuk bola, sehingga ketika katup ditutup, batang katup dan ram berada dalam kontak titik, dengan fungsi pemusatan sendiri.
3 badan katup mengadopsi struktur slot untuk mewujudkan panduan langkah ram, dan gesekan antara ram dan cincin penyegel kursi katup berkurang selama proses pembukaan dan penutupan.
4 badan katup dan kap mesin harus dihubungkan oleh duri dan permukaan alur, yang dapat mengurangi deformasi ekstensi dan tekanan berlebih dari paking luka spiral logam di bawah beban awal.
5 kursi katup mengadopsi struktur ekspansi untuk memastikan kecocokan yang kompak dan efektif.
6 sambungan bergerak dihubungkan dengan baut, mur dan pin.Ini memiliki keuntungan dari instalasi yang mudah, struktur sederhana, stabilitas yang kuat dan umur panjang.

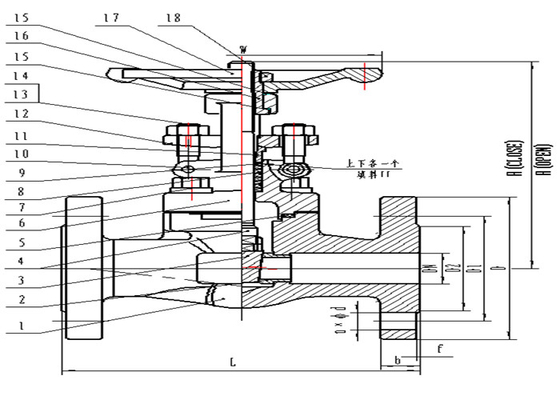

Bahan bagian utama:

Tidak.	Nama	Bahan
1	Tubuh	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
2	Kursi	2Cr13/STL				A182 F304/STL		A182 F316/STL	A182 F304L/STL	A182 F316L/STL
3	Cakram	2Cr13/STL				A182 F304/STL		A182 F316/STL	A182 F304L/STL	A182 F316L/STL
4	Tangkai	1Cr13				A276 304		A276 316	A276 304L	A276 316L
5	paking	201+ Grafit fleksibel/304+ Grafit fleksibel
6	Kap mesin	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
7	baut	A193 B7	A193 B7	A193 B16	A193 B16	A193 B8		A193 B8M	A193 B8M	A193 B8M
8	sedang mengemas	grafit fleksibel
9	sedang mengemas	Pengepakan kawat baja (304 + grafit Fleksibel)
10	pin	45
11	Kelenjar pengepakan	2Cr13	2Cr13	2Cr13	2Cr13	A276 304		A276 316	A276 304L	A276 316L
12	Pengemasan pelat penekan	A105N	A350 LF2	A182 F11	A182 F22	A182 F304		A182 F316	A182 F304L	A182 F316L
13	Kacang	A194 2H	A194 2H	A194 2H	A194 2H	A194 8M		A194 8M	A194 8M	A194 8M
14	baut	A193 B7	A193 B7	A193 B7	A193 B7	A193 B8		A193 B8M	A193 B8M	A193 B8M
15	shim	65Mn
16	kacang batang	35/1Cr13
17	roda tangan	besi yang dapat ditempa
18	Mur pengunci	A194 2H					A194 8M

Rentang media dan suhu bahan cangkang yang berlaku

bahan tubuh	A105N	A350 LF2	A182 F11/F22	A182 F304/F316	A182 F304L	A182 F316L
suhu yang sesuai (℃)	-29～425	-46～345	-29～538	-29～538	-29～425	-29～450
sedang	Air, uap, minyak, dll	Suhu rendah, air, uap, produk minyak, gas alam, dll	Air, uap, produk minyak, gas alam, dll	Air, uap, produk minyak, gas alam, dll

Catatan: ketika media mudah terbakar dan meledak, suhu kerja sistem perpipaan harus dibatasi.

Dimensi koneksi utama dan dimensi keseluruhan

DN15 DN50, PN16Dimensi koneksi utama dan dimensi batas katup gerbang flensa baja tempa
DN	L	D	D1	D2	b	f	n-φd	H(TUTUP)	H(BUKA)	W
15	130	95	65	45	16	2	4-14	142	158	100
20	150	105	75	58	18	2	4-14	144	159,5	100
25	160	115	85	68	18	2	4-14	170	191	120
32	180	140	100	78	18	2	4-18	199	255.5	160
40	200	150	110	88	18	2	4-18	214	248	160
50	250	165	125	102	18	2	4-18	244.5	286,5	180

DN15 DN50, PN25Dimensi koneksi utama dan dimensi batas katup gerbang flensa baja tempa
NPS	L	D	D1	D2	b	f	n-φd	H(TUTUP)	H(BUKA)	W
1/2	130	95	65	45	16	2	4-14	142	158	100
3/4	150	105	75	58	18	2	4-14	144	159,5	100
1	160	115	85	68	18	2	4-14	170	191	120
1-1/4	180	140	100	78	18	2	4-18	199	255.5	160
1-1/2	200	150	110	88	18	2	4-18	214	248	160
2	250	165	125	102	20	2	4-18	244.5	286,5	180

DN15 DN50,PN40Dimensi koneksi utama dan dimensi batas katup gerbang flensa baja tempa
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H(TUTUP)	H(BUKA)	W
1/2	130	95	65	45	40	16	2	4	4-14	142	158	100
3/4	150	105	75	58	51	18	2	4	4-14	144	159,5	100
1	160	115	85	68	58	18	2	4	4-14	170	191	120
1-1/4	180	140	100	78	66	18	2	4	4-18	199	255.5	160
1-1/2	200	150	110	88	76	18	3	4	4-18	214	248	160
2	250	165	125	102	88	20	3	4	4-18	244.5	286,5	180

DN15 DN50,PN63Dimensi koneksi utama dan dimensi batas katup gerbang flensa baja tempa
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H(TUTUP)	H(BUKA)	W
1/2	170	105	75	45	40	20	2	4	4-14	142	158	100
3/4	190	130	90	58	51	22	2	4	4-18	144	159,5	100
1	210	140	100	68	58	24	2	4	4-18	170	191	120
1-1/4	230	155	110	78	66	26	2	4	4-22	199	255.5	160
1-1/2	240	170	125	88	76	28	3	4	4-22	214	248	160
2	250	180	135	102	88	26	3	4	4-22	244.5	286,5	180

DN15 DN50, PN100Dimensi koneksi utama dan dimensi batas katup gerbang flensa baja tempa
NPS	L	D	D1	D2	D3	b	f	f1	n-φd	H(TUTUP)	H(BUKA)	W
1/2	170	105	75	45	40	20	2	4	4-14	142	158	100
3/4	190	130	90	58	51	22	2	4	4-18	144	159,5	100
1	210	140	100	68	58	24	2	4	4-18	170	191	120
1-1/4	230	155	110	78	66	26	2	4	4-22	199	255.5	160
1-1/2	240	170	125	88	76	28	3	4	4-22	214	248	160
2	250	195	145	102	88	30	3	4	4-26	244.5	286,5	180
