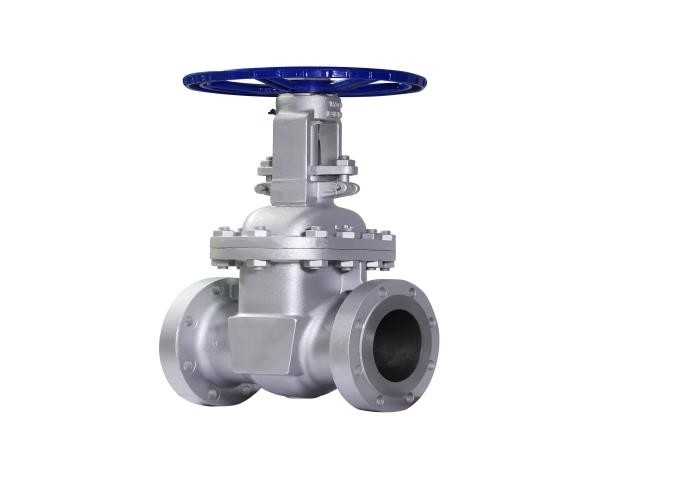

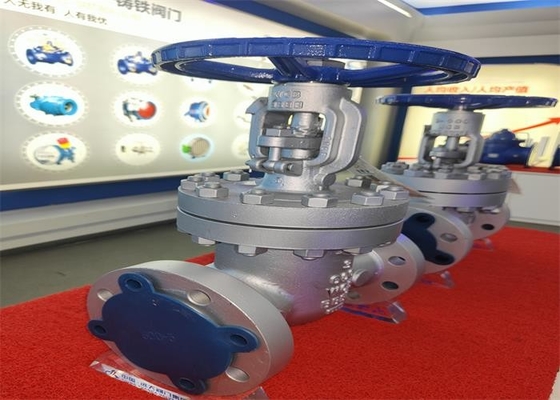

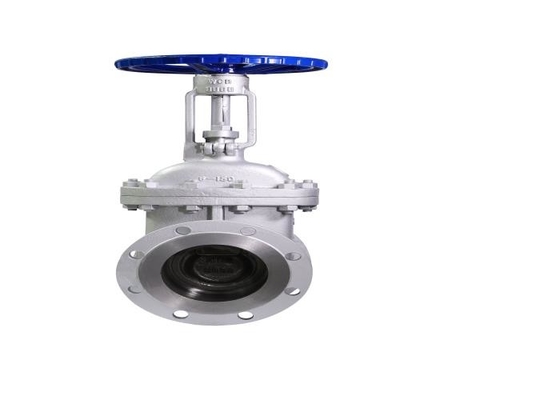

API Cast Steel Rinsing Stem 150LB Pressure DN50-DN600 Flanged Gate Valve

Struktur dan prinsip aksi



1. katup terhubung flange;
2. katup terdiri dari badan katup, kap mesin, gerbang, batang katup, roda tangan dan bagian lainnya.Dengan memutar roda tangan,
Batang katup naik atau turun, sehingga mendorong ram naik atau turun, membuat perpindahan linier tegak lurus terhadap fluida,
Untuk mencapai tujuan pembukaan dan penutupan.


Fitur katup



Dibolehkan melepas roda tangan saat katup dalam posisi terbuka penuh;
Pengisi dapat diganti dengan bahan dan struktur yang berbeda sesuai dengan kebutuhan pelanggan;
Gasket tengah mengadopsi paking bergelombang logam, yang memiliki kinerja penyegelan yang lebih baik dan masa pakai yang lebih lama, dan dapat dibongkar dan digunakan berulang kali;
Rel pemandu integral di dalam badan katup dapat memastikan bahwa ram tetap terpusat pada posisi apa pun saat membuka dan menutup
Kekuatan sambungan antara batang katup dan ram melebihi kekuatan benang batang katup;
Batang katup anti tiup dirancang dengan permukaan penyegelan atas berbentuk kerucut, yang dekat dengan penutup katup saat katup terbuka penuh;
Gerbang baji elastis dapat mengkompensasi distorsi permukaan cincin kursi dan deformasi badan katup yang disebabkan oleh tekanan pipa;
Cincin kursi katup dipasang dengan pengelasan segel, yang dapat mengelas permukaan penyegelan dari bahan yang berbeda sesuai dengan kebutuhan pelanggan.


Tindakan pencegahan dalam penyimpanan, pemasangan, dan penggunaan


1. katup harus disimpan di gudang kering dan tidak boleh disimpan di udara terbuka.
2. untuk penyimpanan jangka panjang harus dijaga secara teratur.
3. katup dapat dipasang pada pipa apa pun.
4. uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan setelah memenuhi persyaratan.
5. bersihkan rongga pipa dan katup sebelum pemasangan.
6. roda tangan tidak boleh digunakan untuk mengangkat.
7. produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
8. kondisi operasi harus konsisten dengan persyaratan dalam spesifikasi kinerja.
9. putar roda tangan searah jarum jam untuk menutup, dan sebaliknya untuk membuka.


Garis besar dan hubungkan pengukuran
