Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

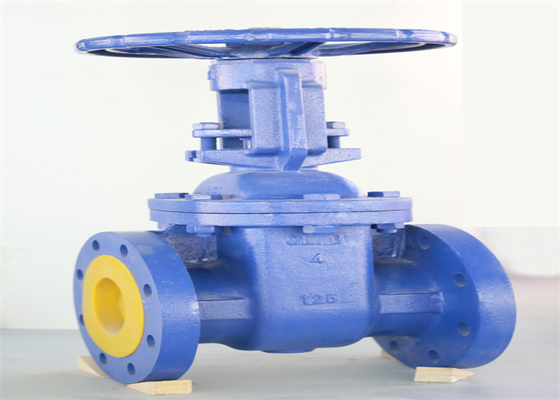

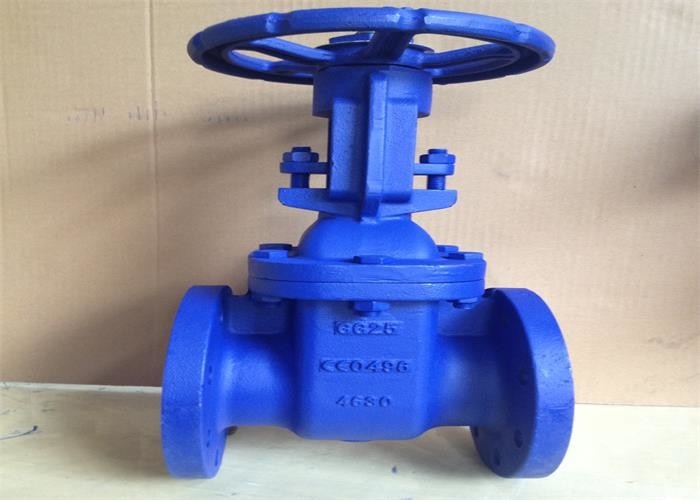

| Nama Produk: | Katup Gerbang Bergelang | Warna: | Permintaan pelanggan, biru |
|---|---|---|---|
| Standar Desain: | BS EN 1171 | Jenis: | os&y, batang naik |
| Medium: | minyak air | Koneksi: | ujung flensa |
| Ukuran: | DN50-300 | Bahan: | besi ulet; Besi cor |
| Tekanan: | Tekanan Sedang | Suhu media: | Suhu sedang |
| Cahaya Tinggi: | bs katup gerbang standar dengan flensa,katup gerbang dn80 dengan flensa,katup gerbang dn80 bergelang |
||
Katup dapat digunakan untuk membuka dan menutup pipa dan peralatan dengan media non korosif, dan umumnya tidak digunakan untuk pelambatan.
Tubuh utama terbuat dari besi cor abu-abu, dan suhu yang berlaku untuk penyegelan tembaga adalah -10 ~ 200 ;Media yang berlaku: air dan uap.
Suhu segel besi yang berlaku adalah -10 ~ 100 ;Media yang berlaku: minyak umum.
1. bentuk sederhana, kemampuan manufaktur yang baik, rentang aplikasi yang luas dan pemasangan yang mudah.
2. strukturnya masuk akal dan kompak, volumenya kecil, dan bagian penutup (RAM) mengadopsi struktur baji, yang secara otomatis dapat mengkompensasi deformasi badan katup yang disebabkan oleh beban atau suhu abnormal selama operasi, dan penyegelan aman dan dapat diandalkan.
3. media dapat mengalir ke segala arah dari kedua sisi katup gerbang untuk mencapai tujuan koneksi atau pemutusan.
1. katup terhubung flange;
2. katup terdiri dari badan katup, kap mesin, gerbang, batang katup, roda tangan dan bagian lainnya.Dengan memutar roda tangan,
Batang katup naik atau turun, sehingga mendorong ram naik atau turun, membuat perpindahan linier tegak lurus terhadap fluida,
Untuk mencapai tujuan pembukaan dan penutupan.
| Kemungkinan kegagalan | Penyebab kegagalan | Metode eliminasi |
| Kebocoran permukaan penyegelan | 1. kotoran dan benda lain tercampur di antara permukaan penyegelan. | 1 bersihkan kotoran pada permukaan penyegelan. |
| 2. permukaan penyegelan rusak. | 2. perbaiki permukaan penyegelan lagi. | |
| Kebocoran kemasan | 1. penutup pengepakan tidak dipadatkan. | 1. kencangkan mur secara merata untuk mengompres pengepakan. |
| 2. kemasan yang tidak memadai. | 2. tambahkan pengisi. | |
| 3. kegagalan pengemasan. | 3. ganti dengan kemasan baru. | |
| Kebocoran permukaan penyegelan sambungan flensa | 1. baut flensa tidak dikencangkan atau kekencangannya tidak merata | 1. kencangkan baut secara merata dan simetris. |
| 2. permukaan penyegelan sambungan rusak | 2. memoles permukaan penyegelan flensa. |
| DN(mm) | DN | L | D | D1 | D2 | b | f | zd | D0 | hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
