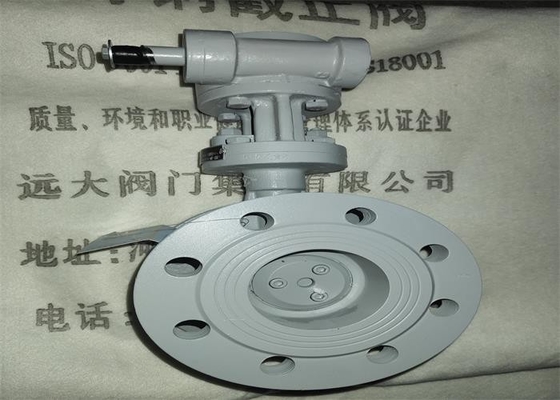

Badan dan Disk Baja Karbon PN1.6 MPA, Katup Kupu-Kupu Bergelang

Penggunaan:

Katup dapat digunakan dalam pipa atau peralatan untuk penutupan, koneksi dan pengaturan aliran

Ukuran koneksi:

Bahan bagian utama

Fitur katup:

Katup adalah penggerak cacing, koneksi flensa, standar desain JB / T 8527, tiga eksentrisitas

Katup kupu-kupu bahwa sumbu rotasi pelat kupu-kupu (sumbu batang) dan permukaan penyegelan pelat kupu-kupu penyimpangan, rotasi kursi

Sumbu dan sumbu saluran aliran badan katup membentuk Sudut.Katup terdiri dari badan katup, pelat kupu-kupu, batang katup, dan pelat kupu-kupu

Cincin penyegel, cincin tekanan pelat kupu-kupu, braket, penutup ujung, dan bagian lainnya.

2. Melalui operasi koklea, batang katup berputar 90 ° dan pelat kupu-kupu berputar 90 °, sehingga mewujudkan pembukaan

Hidup atau mati.Karena produknya adalah tiga struktur eksentrik, dapat menghasilkan efek CAM dalam proses pembukaan dan penutupan

Harus, kurangi torsi perpindahan katup, kurangi keausan antara kursi dan pelat kupu-kupu, perpanjang katup

Kehidupan pelayanan dari.

Hal-hal yang perlu diperhatikan:

1. Katup ini disimpan di gudang kering, dan dilarang keras disimpan di udara terbuka.

2. Penyimpanan jangka panjang, perawatan rutin.

3. Katup dipasang pada pipa horizontal atau vertikal, tetapi harus mudah dibuka dan ditutup.

4. Sebelum pemasangan, uji tekanan harus dilakukan untuk memenuhi persyaratan sebelum pemasangan.

5. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.

6. Katup tidak boleh terkena gaya eksternal yang besar setelah pemasangan.

7. Arah aliran sedang harus konsisten dengan arah panah badan katup selama pemasangan.

8. Kondisi operasi harus memenuhi persyaratan teknis dalam spesifikasi kinerja.
