Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

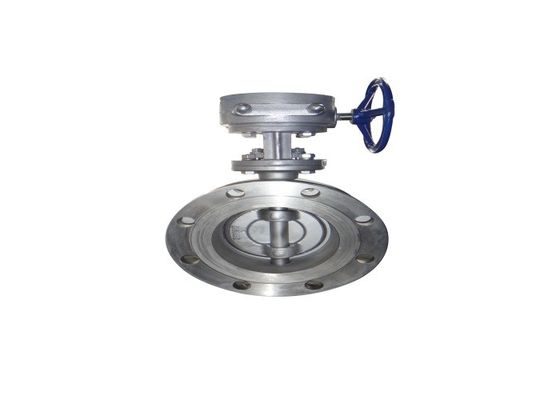

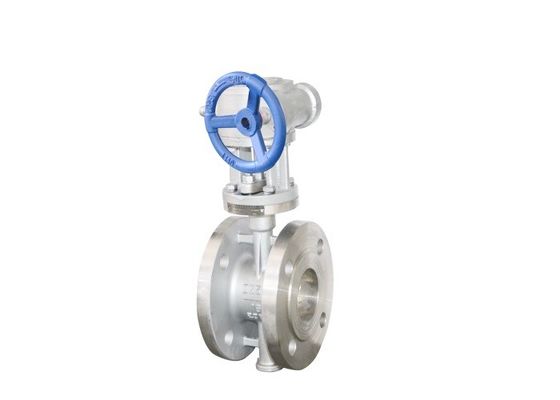

| Nama Produk: | Katup Kupu-Kupu Bergelang | Bahan Produk: | besi tahan karat |
|---|---|---|---|
| Kekuasaan: | Turbin | Sedang: | Air, uap, cairan korosif |
| bahan cakram: | besi tahan karat | Bahan Kursi: | besi tahan karat |
| Warna: | Warna bahan | Tekanan: | 1.0/1.6Mpa |
| Cahaya Tinggi: | dn300 jenis katup kupu-kupu flange,jenis katup kupu-kupu stainless steel flange,dn300 katup kupu-kupu bergelang |
||
Katup dapat digunakan dalam pipa dan peralatan media korosif untuk memblokir, menyegel dan mengatur laju aliran, posisi terbuka penuh, laju aliran media dalam pipa tidak boleh lebih besar dari 5M / s
| Jenis | DN | Ukuran | |||||||
| L | D | D1 | D2 | H1 | H2 | bf | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Bagian nama | Bahan |
| Tubuh, Disk, Yoke, Kelenjar, Penutup akhir | CF8 |
| Poros katup, pin Silinder | F304 |
| Cincin penyegelan pelat kupu-kupu | 304+XB450 |
| Pengencang di tubuh | 35/45 |
| Baut, mur, dan ring penghubung lainnya | 201 |
· Tekanan nominal: 1.0, 1.6 MPa
· Diameter nominal: DN50-DN600mm
· Suhu dan media yang berlaku:
· Bahan utama adalah stainless steel CF8, suhu yang sesuai -29 ~ 425 , media yang cocok: air, minyak, uap dan cairan korosif asam nitrat.
· Desain dan pembuatan: katup kupu-kupu segel logam JB / T 8527
· Panjang struktur: GB/T 12221 panjang struktur katup logam
· Ujung penghubung: flensa pipa baja integral GB/T 9113
· Pemeriksaan dan pengujian: Pemeriksaan dan pengujian katup GB/T 13927
1. Katup mengadopsi tiga struktur eksentrik, dengan fungsi penyegelan yang lebih ketat, kinerja penyegelan dapat diandalkan.
2. Cincin penyegel pelat kupu-kupu mengadopsi kombinasi pelat multi-lapisan dari grafit fleksibel dan pelat baja tahan karat, ketahanan korosi sedang, erosi, bebas perawatan, umur panjang.
3. Permukaan penyegelan badan katup adalah teknologi pemrosesan badan, tahan terhadap korosi dan erosi sedang, bebas perawatan, umur panjang.
4. Kekuatan tinggi pelat kupu-kupu, area aliran besar, hambatan aliran kecil.
5, poros katup disegel dengan kemasan grafit fleksibel, semakin tinggi tekanan sedang, semakin baik penyegelan.Keausan kemasan dapat dikompensasi dengan terus mengompres kelenjar kemasan.
1. Produk ini harus disimpan di gudang kering dan dilarang keras disimpan di udara terbuka.
2. Arah aliran sedang harus konsisten dengan arah panah pada badan katup saat katup dipasang.
3. Uji tekanan harus dilakukan sebelum pemasangan, dan dapat dipasang setelah lulus uji.
4. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.
5. Produk tidak akan terkena kekuatan eksternal yang besar setelah pemasangan.
6. Kondisi operasi harus memenuhi persyaratan teknis dalam spesifikasi kinerja.
7. Setel braket katup jika perlu.
8. Penyimpanan jangka panjang, perawatan rutin.
