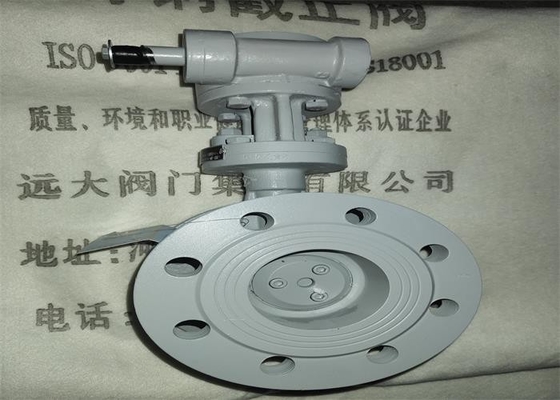

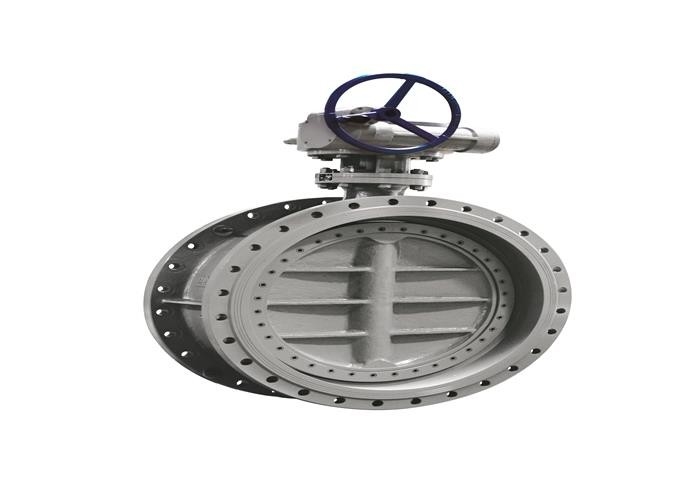

Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium

Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium
Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium

Gambar besar :  Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium

Detail produk:
Tempat asal: Cina
Nama merek: Yuancheng
Nomor model: D343H-6C
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 buah
Harga: Negotiable

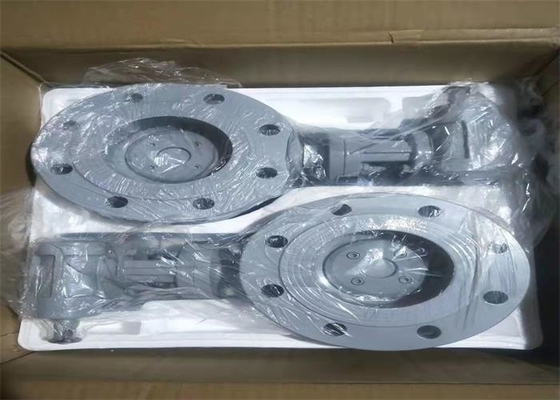

Kemasan rincian: 1200*1100*1100 ekspor kasus kayu bebas fumigasi
Waktu pengiriman: 5-8 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 100000 psc per bulan
Kontak
Detil Deskripsi produk
Nama Produk: Katup Kupu-Kupu Bergelang Bahan Produk: wcb baja karbon
Kekuasaan: Turbin bahan cakram: WCB
Bahan Kursi: besi tahan karat Sedang: Air, uap
Warna: Abu-abu, pelanggan Tekanan: 1.0/0.6 mpa
Cahaya Tinggi:

dn800 katup kupu-kupu bergelang

,

katup kupu-kupu bergelang 0.6mpa

,

jenis flens katup kupu-kupu baja karbon

Badan dan Disk Baja Karbon PN1.6 MPA, Katup Kupu-Kupu Bergelang





Penggunaan:



Katup dapat digunakan dalam pipa atau peralatan untuk penutupan, koneksi dan pengaturan aliran



Ukuran koneksi:



Jenis

DN

 Ukuran (㎜)

Bobot

(kg)
L H H1 A1 B1 D D1 Z×Φd
D343H-6C 50 108 112 350 180 200 140 110 4×Φ18 17
65 112 115 370 180 200 160 130 4×Φ18 20
80 114 120 380 180 200 190 150 8×Φ18 23
100 127 138 420 180 200 210 170 8×Φ18 22,7
125 140 164 460 180 200 240 200 8×Φ18 40
150 140 175 555 270 280 265 225 8×Φ22 46
200 152 208 605 270 280 320 280 8×Φ22 78.6
250 165 243 680 270 280 375 335 12×Φ22 95
300 178 283 800 380 420 440 395 12×Φ22 124
350 190 310 835 380 420 490 445 16×Φ22 171
400 216 340 915 450 470 540 495 16×Φ26 205
450 222 380 960 450 470 595 550 20×Φ26 338
500 229 410 1020 480 490 645 600 20×Φ26 360
600 267 470 1225 640 660 755 705 20×Φ30 540
700 292 550 1355 640 660 860 810 24×Φ30 580
800 318 640 1470 640 660 975 920 24×Φ33 700
900 330 710 1545 850 900 1075 1020 28×Φ33 1050
1000 410 770 1795 850 900 1175 1120 28×Φ36 1500
1200 470 890 1965 850 900 1405 1340 32×Φ39 2000
1400 530 920 2380     1630 1560 36×Φ42 3000
1600 600 1085 2956     1820 1760 40×Φ48 4700
1800 670 1230 3221     2045 1970 44×Φ48 6500
2000 760 1350 3485     2265 2180 48×Φ48 8700



Jenis

DN

 Ukuran (㎜)

Bobot

(kg)
L H H1 A1 B1 D D1 Z×Φd
D343H-10C 50 108 112 350 180 200 165 125 4×Φ18 17
65 112 115 370 180 200 185 145 4×Φ18 20
80 114 120 380 180 200 200 160 8×Φ18 23
100 127 138 420 180 200 220 180 8×Φ18 22,7
125 140 164 460 180 200 250 210 8×Φ18 40
150 140 175 555 270 280 285 240 8×Φ22 46
200 152 208 605 270 280 340 295 8×Φ22 78.6
250 165 243 680 270 280 395 350 12×Φ22 95
300 178 283 800 380 420 445 400 12×Φ22 124
350 190 310 835 380 420 505 460 16×Φ22 171
400 216 340 915 450 470 565 515 16×Φ26 205
450 222 380 960 450 470 615 565 20×Φ26 338
500 229 410 1020 480 490 670 620 20×Φ26 360
600 267 470 1225 640 660 780 725 20×Φ30 540
700 292 550 1355 640 660 895 840 24×Φ30 580
800 318 640 1470 640 660 1015 950 24×Φ33 700
900 330 710 1545 850 900 1115 1050 28×Φ33 1050
1000 410 770 1795 850 900 1230 1160 28×Φ36 1500
1200 470 890 1965 850 900 1455 1380 32×Φ39 2000
1400 530 920 2380     1675 1590 36×Φ42 3000
1600 600 1085 2956     1915 1820 40×Φ48 4700
1800 670 1230 3221     2115 2020 44×Φ48 6500
2000 760 1350 3485     2325 2230 48×Φ48 8700

Bahan bagian utama



Bagian nama Bahan
Tubuh, Disk, Yoke WCB
Tangkai 2Cr13
Cincin-O 430+Grafit, asbes,



Fitur katup:



Katup adalah penggerak cacing, koneksi flensa, standar desain JB / T 8527, tiga eksentrisitas

Katup kupu-kupu bahwa sumbu rotasi pelat kupu-kupu (sumbu batang) dan permukaan penyegelan pelat kupu-kupu penyimpangan, rotasi kursi

Sumbu dan sumbu saluran aliran badan katup membentuk Sudut.Katup terdiri dari badan katup, pelat kupu-kupu, batang katup, dan pelat kupu-kupu

Cincin penyegel, cincin tekanan pelat kupu-kupu, braket, penutup ujung, dan bagian lainnya.

2. Melalui operasi koklea, batang katup berputar 90 ° dan pelat kupu-kupu berputar 90 °, sehingga mewujudkan pembukaan

Hidup atau mati.Karena produknya adalah tiga struktur eksentrik, dapat menghasilkan efek CAM dalam proses pembukaan dan penutupan

Harus, kurangi torsi perpindahan katup, kurangi keausan antara kursi dan pelat kupu-kupu, perpanjang katup

Kehidupan pelayanan dari.



Parameter teknik



· Tekanan nominal: 0,6, 1,0, 1,6, 2,5 MPa

· Diameter nominal: DN50-DN2000mm

· Suhu dan media yang berlaku:

·Bahan utama adalah baja karbon WCB, suhu yang sesuai -29 ~ 425℃, media yang cocok: air, minyak, uap.

· Desain dan pembuatan: katup kupu-kupu segel logam JB / T 8527

· Panjang struktur: GB/T 12221 panjang struktur katup logam

· Ujung penghubung: flensa pipa baja integral GB/T 9113

· Pemeriksaan dan pengujian: Pemeriksaan dan pengujian katup GB/T 13927



Hal-hal yang perlu diperhatikan:





1. Katup ini disimpan di gudang kering, dan dilarang keras disimpan di udara terbuka.

2. Penyimpanan jangka panjang, perawatan rutin.

3. Katup dipasang pada pipa horizontal atau vertikal, tetapi harus mudah dibuka dan ditutup.

4. Sebelum pemasangan, uji tekanan harus dilakukan untuk memenuhi persyaratan sebelum pemasangan.

5. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.

6. Katup tidak boleh terkena gaya eksternal yang besar setelah pemasangan.

7. Arah aliran sedang harus konsisten dengan arah panah badan katup selama pemasangan.

8. Kondisi operasi harus memenuhi persyaratan teknis dalam spesifikasi kinerja.



Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium 0Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium 1Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium 2Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium 3Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium 4
