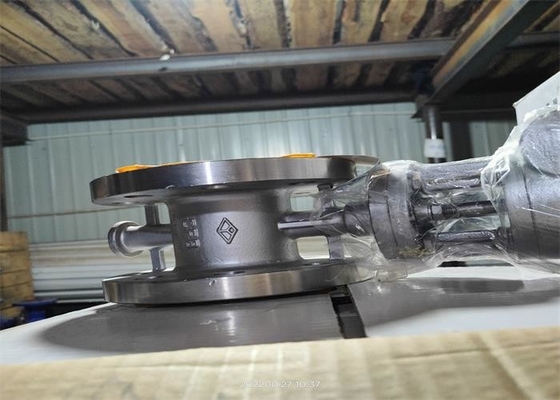

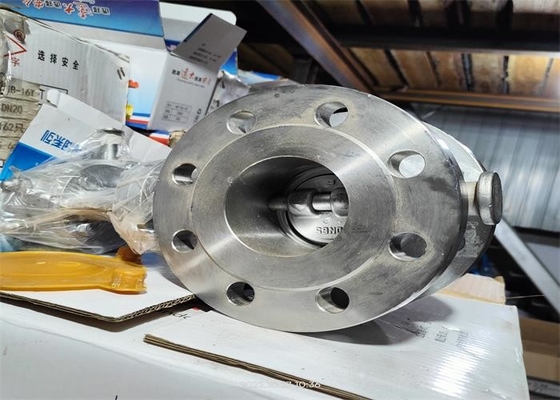

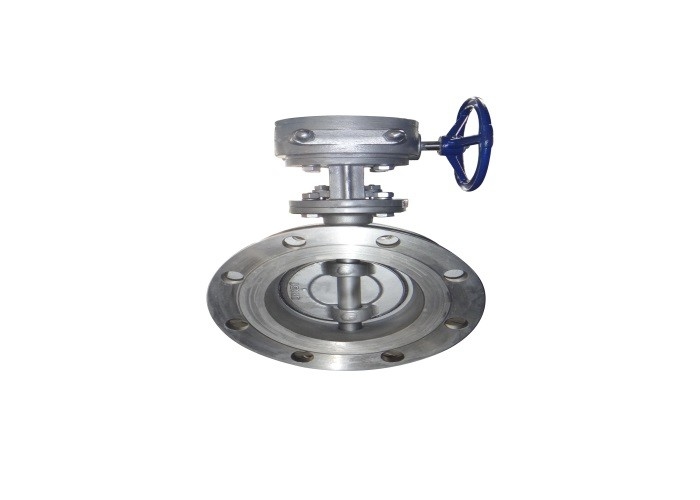

Segel Logam Triple Eksentrik Stainless Steel Flanged Butterfly Valve

Perkenalan produk

Katup adalah penggerak listrik atau penggerak cacing, koneksi flensa, penerapan standar JB / T 8527, tiga katup kupu-kupu eksentrik adalah sumbu rotasi pelat kupu-kupu (sumbu batang katup) dan permukaan penyegelan pelat kupu-kupu dari penyimpangan, sumbu rotasi kursi katup dan sumbu jalur aliran badan katup membentuk Sudut.

Katup terdiri dari badan katup, pelat kupu-kupu, batang katup, cincin segel pelat kupu-kupu, cincin tekanan pelat kupu-kupu, penopang, penutup ujung dan bagian lainnya

OPERASI Elektrik atau kokLEAR untuk memutar STEM 90° dan menggerakkan disk 90° untuk membuka atau menutup.

Karena produk THE adalah tiga struktur eksentrik, dapat menghasilkan efek CAM dalam proses pembukaan dan penutupan, mengurangi torsi switching katup, mengurangi keausan antara kursi dan pelat kupu-kupu, memperpanjang masa pakai katup

Parameter teknik

Ukuran koneksi

Bahan bagian utama

Fitur katup:

1. Katup mengadopsi tiga struktur eksentrik, dengan fungsi penyegelan yang lebih ketat, kinerja penyegelan dapat diandalkan.

2. Cincin penyegel pelat kupu-kupu mengadopsi kombinasi pelat multi-lapisan dari grafit fleksibel dan pelat baja tahan karat, ketahanan korosi sedang, erosi, bebas perawatan, umur panjang.

3. Permukaan penyegelan badan katup adalah teknologi pemrosesan badan, tahan terhadap korosi dan erosi sedang, bebas perawatan, umur panjang.

4. Kekuatan tinggi pelat kupu-kupu, area aliran besar, hambatan aliran kecil.

5, poros katup disegel dengan kemasan grafit fleksibel, semakin tinggi tekanan sedang, semakin baik penyegelan.Keausan kemasan dapat dikompensasi dengan terus mengompres kelenjar kemasan.

Tindakan pencegahan dalam penyimpanan, pemasangan, dan penggunaan

1. Produk ini harus disimpan di gudang kering dan dilarang keras disimpan di udara terbuka.

2. Arah aliran sedang harus konsisten dengan arah panah pada badan katup saat katup dipasang.

3. Uji tekanan harus dilakukan sebelum pemasangan, dan dapat dipasang setelah lulus uji.

4. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.

5. Produk tidak akan terkena kekuatan eksternal yang besar setelah pemasangan.

6. Kondisi operasi harus memenuhi persyaratan teknis dalam spesifikasi kinerja.

7. Setel braket katup jika perlu.

8. Penyimpanan jangka panjang, perawatan rutin.

9. Umumnya, tidak diperbolehkan membuka penutup kotak listrik, motor dan bagian tertutup lainnya di luar ruangan pada hari hujan.Saat membuka penutup kotak listrik, catu daya harus diputus terlebih dahulu.
