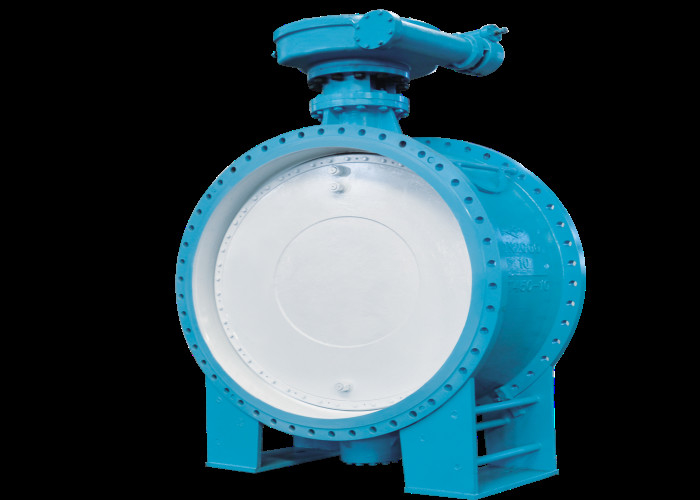

Ukuran 1800 Mm Double Disc Eksentrik Tekanan 1.0Mpa Katup Kupu-Kupu Bergelang

Penggunaan:

Katup telah banyak digunakan di bidang petrokimia, industri pertempuran, metalurgi, perkapalan, listrik, penerapan dan pengurasan air, industri farmasi, dll. Agen yang mengalir mencakup semua cairan gas korosif dan tidak korosif, cairan seme.Itu dapat menyesuaikan dan memotong cairan.

Atas dasar katup kupu-kupu eksentrik tunggal, cetakan yang ditingkatkan lebih lanjut adalah katup kupu-kupu eksentrik ganda yang paling banyak digunakan.Struktur sumbu batang katup menyimpang dari pusat cakram dan pusat bodi.Efek eksentrisitas ganda memungkinkan cakram dilepas dengan cepat dari dudukan setelah katup dibuka, sangat menghilangkan fenomena ekstrusi dan goresan berlebihan yang tidak perlu antara cakram dan dudukan, mengurangi hambatan bukaan, mengurangi keausan, dan meningkatkan masa pakai dudukan

Hubungkan ukuran

DN	D	D1	D2	b	L	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

Parameter teknik

Bahan bagian utama

Struktur dan prinsip tindakan

1. Katup adalah koneksi flensa penggerak roda gigi cacing, katup kupu-kupu penyegel lembut eksentrik ganda, yaitu, pusat rotasi batang dari sumbu diameter badan katup dan permukaan penyegelan kursi katup membentuk eksentrisitas.Katup terdiri dari badan katup, cakram, batang, pelat segel, cincin tekanan, perangkat penggerak koklea dan bagian lainnya.

2. Operasi koklea: memutar roda tangan koklea membuat batang katup berputar 90° dan menggerakkan pelat kupu-kupu untuk berputar 90°, sehingga mewujudkan pembukaan atau penutupan.Karena produk ini memiliki struktur eksentrik ganda, dapat menghasilkan efek CAM dalam proses pembukaan dan penutupan, mengurangi torsi perpindahan katup, mengurangi keausan antara dudukan katup dan pelat kupu-kupu, memperpanjang masa pakai katup.

Karakteristik katup

1. Katup mengadopsi struktur eksentrik ganda, yang memiliki fungsi penyegelan yang semakin dekat katup ditutup, dan kinerja penyegelan dapat diandalkan.

2. Cincin penyegel pelat kupu-kupu terbuat dari cincin penyegel karet tipe NBR T dan dipasang dengan kuat di pelat kupu-kupu dengan pelat penekan.Setelah beberapa saat digunakan, cincin penyegel karet menjadi aus, dan tekanan cincin penyegel karet dapat disesuaikan dengan mengencangkan dan melonggarkan sekrup agar katup kupu-kupu terus menyegel tanpa kebocoran dan memperpanjang masa pakai.Setelah katup dipasang, dapat dengan mudah disesuaikan atau diganti di dalam pipa (tanpa melepas katup dari pipa).

3. Pelat kupu-kupu memiliki kekuatan tinggi, area aliran besar, dan hambatan aliran kecil.

4, poros katup disegel dengan pengepakan karet tipe-O, semakin tinggi tekanan sedang, semakin baik penyegelannya.Setelah packing aus, kompensasi bisa didapatkan dengan terus menekan packing gland.

Perawatan rutin

9.1 Dalam ruangan: Ruang pengepakan harus diminyaki dan dibuka dan ditutup setiap 1-2 bulan sekali saat produk dipasang di dalam ruangan.

9.2 Luar ruangan: Saat produk dipasang di luar ruangan, tindakan perlindungan harus ditambahkan untuk menghindari korosi pada kepala penggerak koklea.Ruang pengepakan harus diminyaki dan dibuka dan ditutup setiap 1-2 bulan sekali;Isi ruangan lagi setelah setiap hujan dan salju mengisi dan buka dan tutup sekali.

9.3 Downhole: Ruang pengepakan harus diisi dengan oli dan dibuka dan ditutup setiap 1-2 bulan sekali saat produk dipasang di lubang bawah;Setelah setiap hujan dan salju, air hujan yang disimpan di dalam sumur harus dipompa keluar untuk mencegah produk dan kepala penggerak koklea berkarat setelah merendam air hujan untuk waktu yang lama.Ruang pengepakan harus diisi dengan minyak dan dibuka dan ditutup sekali.

9.4 Menurut kondisi kerja aktual yang berbeda, aktuator koklea yang berbeda dapat dipilih.Aktuator koklea luar dan bawah tanah dapat ditutup, yang harus ditentukan dalam urutan.
