Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

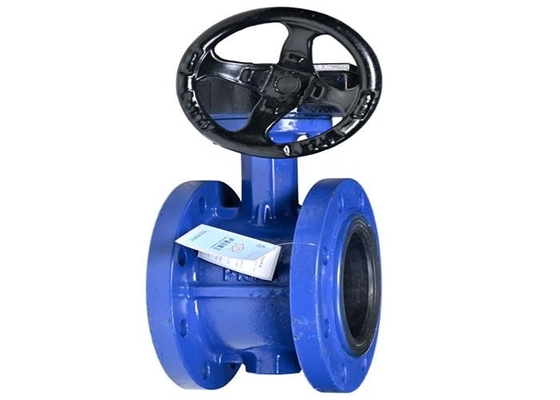

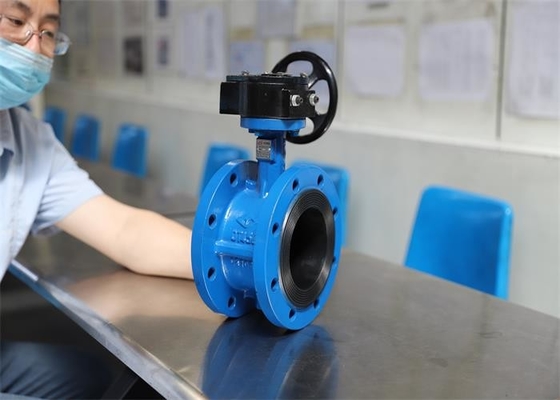

| Nama Produk: | Katup Kupu-Kupu Bergelang | Warna: | bule |
|---|---|---|---|
| Kursi nyata: | NBR/EPDM/PTFE | bahan cakram: | Besi |
| Bahan Tubuh: | besi ulet / besi abu-abu | Sedang: | minyak air |
| Suhu: | ≤ 80 ℃ | Tekanan Pekerjaan: | 1,6 mpa |
| Cahaya Tinggi: | katup kupu-kupu bergelang nbr,katup kupu-kupu bergelang ukuran 125mm,jenis flensa katup kupu-kupu nbr |
||
Produk
Katup ini banyak digunakan dalam pasokan air dan drainase, membangun sistem pemadam kebakaran dan jaringan pipa lainnya, terutama jaringan pipa pemadam kebakaran.Katup dapat digunakan dalam pipa atau peralatan media non korosif, untuk menutup, menghubungkan dan mengatur aliran.
.Desain dan pembuatan: GB/T 12238 flensa katup universal dan koneksi penjepit katup kupu-kupu segel elastis
· Panjang struktur: panjang struktur katup logam GB/T 12221 atau standar pabrikan
· Ujung penghubung: JB/T 17241.6 flensa besi tuang integral
· Inspeksi dan uji: Uji tekanan katup industri GB/T 13927
| DN | L | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Bagian utama | Bahan bagian |
| Tubuh | Besi abu-abu + NRB, Besi ulet + NRB / EPDM |
| Cakram | QT450-10 |
| Tangkai | 45/2Cr13 |
| O-Ring | NBR/EPDM |
1. Struktur dan ukuran sesuai dengan GB/T12221, ukuran kecil, ringan, mudah dioperasikan.
Operasi 2,90 derajat terbuka dengan cepat;Pelat memiliki kekuatan tinggi, area aliran besar, hambatan aliran kecil, dan hemat energi.
3. Media dapat mengalir dari kedua sisi katup cakram mengarah ke segala arah, dapat mencapai tujuan untuk menghubungkan atau memotong.
4. Torsi operasi kecil, hemat tenaga kerja dan ringan.
5. Jumlah percobaan pembukaan dan penutupan hingga sepuluh ribu kali, dan umur layanannya panjang.
6. Segel lengkap, kebocoran uji gas nol.
1. Kepala turbin tidak boleh digunakan untuk mengangkat, dan tuas bantu tidak boleh ditambahkan selama pengoperasian.
2. Katup tidak boleh terkena gaya eksternal yang besar setelah pemasangan.
3. Bila suhu minimum lokal lebih rendah dari 4 ° C, ambil perlindungan insulasi.Karena katup ujung harus digunakan dengan pemanas pipa atau jaket, untuk mencegah suhu dinding pipa di bawah 0℃.
4. Dilarang keras memasang dan menggunakan pipa di bawah getaran atau perubahan suhu sedang yang cepat.
5. Kondisi pengoperasian harus konsisten dengan persyaratan dalam spesifikasi kinerja.
