Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Badan Katup: | besi cor + NRB | DN: | 4.5.6 inci |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Jenis: | Katup kupu-kupu |
| Metode Transmisi: | Roda tangan | Formulir Bersama: | Penghubung jalur pipa |
| Disesuaikan: | OEM | Aplikasi: | Air |
| Suhu yang berlaku: | ≤80℃ | Standar manufaktur: | GB12238 |
| Cahaya Tinggi: | katup kupu-kupu bergelang berjejer,katup kupu-kupu bergelang 125mm,katup kupu-kupu bergelang karet |
||

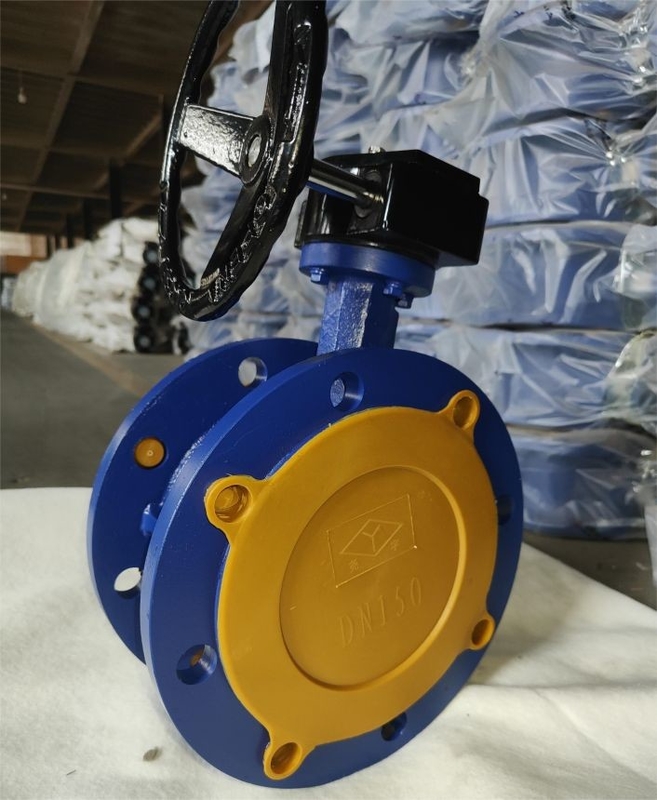

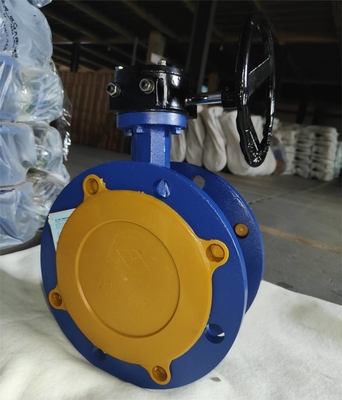

Disesuaikan Dn 100mm 125mm 150mm Katup Kupu-kupu Flensa Karet Berjajar
Bagian penutup adalah pelat kupu-kupu berbentuk cakram, dan katup yang berputar di sekitar poros tetap di badan katup untuk membuka, menutup, dan mengatur cairan disebut katup kupu-kupu.
Pelat kupu-kupu dari katup kupu-kupu berlapis karet dipasang pada arah diameter pipa.Di bagian silinder badan katup kupu-kupu, pelat kupu-kupu berbentuk cakram berputar di sekitar sumbu batang katup, dan sudut rotasi antara 0 dan 90 derajat.Saat diputar hingga 90 derajat, katup terbuka penuh.
Katup batterfly flensa berlapis karet umumnya harus dipasang secara horizontal di dalam pipa.
|
Model |
DN |
Ukuran |
||||
|
mm |
D |
D1(PN10) |
Z-φd |
L |
bf |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
Penggunaan segel kursi karet membuatnya cocok untuk suhu dan tekanan yang lebih rendah, umumnya tidak lebih dari 80 ℃ dan tidak lebih dari PN10, tetapi juga membuatnya memiliki kinerja penyegelan yang sangat baik.Oleh karena itu katup kupu-kupu flensa berlapis karet paling cocok untuk cairan suhu normal.
|
Model |
PN(MPa) |
Tekanan Uji (MPa) |
Suhu yang berlaku |
Media yang berlaku |
|
|
Kekuatan (air) |
Penyegelan (air) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Air |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
Air |
1. Desain baru, masuk akal, struktur unik, ringan, pembukaan dan penutupan cepat.
2. Torsi operasi kecil, mudah dioperasikan, ketangkasan hemat tenaga kerja.
3. Dapat dipasang di posisi apa pun, perawatan mudah.
4. Segel dapat diganti, kinerja penyegelan dapat diandalkan untuk mencapai kebocoran nol segel dua arah.
5. Bahan penyegel, ketahanan penuaan, ketahanan korosi, umur panjang dan karakteristik lainnya.
6. Desain dan pembuatan katup kupu-kupu flensa berlapis karet mengadopsi standar GB12238.
