Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| DN: | 700/800/900/1000mm | Badan Katup: | Besi cor kelabu atau besi cor nodular |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Kekuasaan: | manual |
| Struktur: | kupu-kupu | Pelabuhan Koneksi: | Penghubung jalur pipa |
| Disesuaikan: | Ya | Aplikasi: | Air |
| Suhu yang berlaku: | ≤80℃ | Standar manufaktur: | GB12238 |
| Warna: | Biru | MOQ: | 10 buah |
| Cahaya Tinggi: | katup flensa kupu-kupu besi cor,katup flensa kupu-kupu nbr,katup kupu-kupu flensa manual |
||

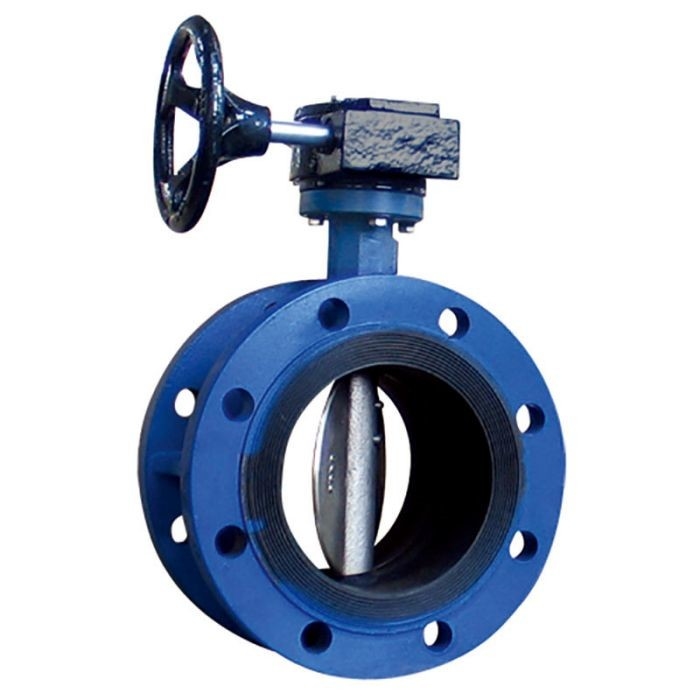

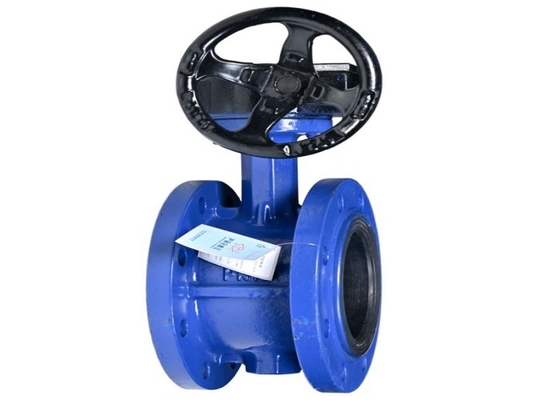

Katup kupu-kupu bergelang memiliki keunggulan panjang struktural kecil dan tinggi keseluruhan, kecepatan pembukaan dan penutupan cepat, resistensi cairan rendah saat dibuka penuh, dan kontrol aliran sensitif saat dibuka sekitar 15 ~ 17 derajat.Prinsip struktural katup kupu-kupu mengarah paling cocok untuk membuat katup berdiameter besar.
Di bawah kondisi kerja berikut, katup kupu-kupu direkomendasikan:
1 Throttling, mengatur dan mengendalikan laju aliran diperlukan;
2 Media lumpur dan media yang mengandung partikel padat;
3 Jika panjang struktur katup harus pendek;
4 Acara yang membutuhkan kecepatan pembukaan dan penutupan yang cepat;
5 Dimana perbedaan tekanan kecil.
| Model | DN | Ukuran | ||||
| mm | D | D1(PN10) | Z-φd | L | bf | |
| D341X-10 | 700 | 895 | 840 | 24-φ31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-φ34 | 318 | 44-5 | |
| 900 | 1115 | 1050 | 28-φ34 | 330 | 46-5 | |
| 1000 | 1230 | 1160 | 28-φ37 | 410 | 50-5 | |
Spesifikasi Kinerja Flanged Butterfly Valve
|
Model |
PN(MPa) |
Tekanan Uji (MPa) |
Suhu yang berlaku |
Media yang berlaku |
|
|
Kekuatan (air) |
Penyegelan (air) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Air |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
Air |
1. Saat tidak digunakan, harus ditempatkan di ruangan yang kering dan berventilasi, dan kedua ujungnya harus ditutup dengan penutup debu untuk memastikan rongga bagian dalam katup bersih.
2. Saat disimpan di luar ruangan untuk diamankan, sebaiknya ditopang, tidak bersentuhan dengan tanah, dan ditutup dengan film plastik untuk perlindungan.
3. Bila katup yang disimpan dalam waktu lama digunakan kembali, periksa apakah pengepakan gagal, dan tambahkan oli pelumas ke setiap bagian yang berputar.
4. Selama penggunaan, katup harus diperiksa secara teratur untuk memastikan penggunaan normal, termasuk mengencangkan mur kelenjar pengepakan katup secara teratur untuk mengkompensasi keausan batang katup.
5. Katup harus digunakan dan dirawat dalam periode servis yang ditentukan, termasuk penggantian paking, pengepakan, cincin penyegel, bola (sebagaimana diperlukan) dan pasangan penyegel lainnya.
6. Menjaga kebersihan lingkungan kerja katup dapat memperpanjang masa pakai katup.
