DN: | 400/450/500/600mm | PN: | 1,0/1,6 MPa |
---|---|---|---|
Jenis Katup: | kupu-kupu | Tipe transmisi: | manual |
Tipe Konektor: | Penghubung jalur pipa | Bahan Tubuh: | Besi cor |

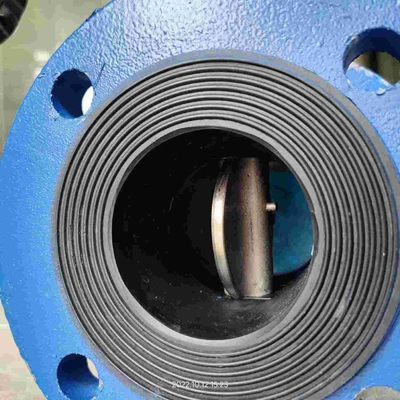

Bahan berlapis karet: | NBR | Bahan plat kupu-kupu: | QT450-10 |
Struktur: | Tipe Tersegel Garis Tengah | Mengadopsi Standar: | GB12238 |
Media: | Air | Suhu media: | ≤80℃ |

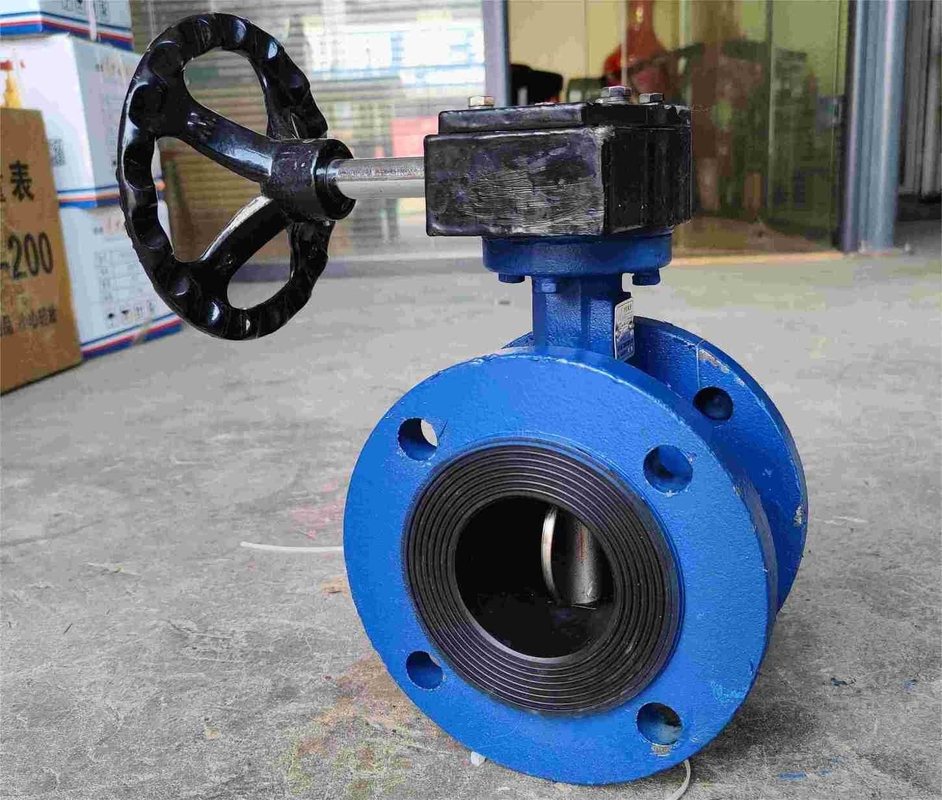

Cahaya Tinggi: | katup kupu-kupu bergelang abu-abu,katup kupu-kupu bergelang dengan handwheels,dn 400 katup kupu-kupu bergelang |
Katup kupu-kupu bergelang adalah jenis katup dengan pertumbuhan tercepat dalam waktu dekat.Ini memiliki karakteristik struktur sederhana, volume kecil, ringan, konsumsi bahan lebih sedikit, ukuran pemasangan kecil, pembukaan dan penutupan cepat, rotasi bolak-balik 90 derajat dan torsi penggerak kecil.
Ini digunakan untuk memotong, menghubungkan dan menyesuaikan media dalam pipa, dan memiliki karakteristik kontrol cairan yang baik serta kinerja penutupan dan penyegelan.
Desain pelat kupu-kupu yang ramping mengurangi hambatan cairan, yang merupakan produk hemat energi.
Model | PN(MPa) | Tekanan Uji (MPa) | Suhu yang Berlaku | Media yang Berlaku | |
Kekuatan (air) | Penyegelan (air) | ||||
D341X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | Air |
D341X-16Q | 1.6 | 2.4 | 1.76 | ≤80℃ | Air |
Model | DN | Ukuran | ||||
mm | D | D1(PN10) | Z-φd | L | bf | |
D341X-10 | 400 | 580 | 525 | 16-φ31 | 216 | 32-4 |
450 | 640 | 585 | 20-φ31 | 222 | 32-4 | |
500 | 715 | 650 | 20-φ34 | 229 | 34-4 | |
600 | 840 | 770 | 20-φ37 | 267 | 36-5 |
※ Dibandingkan dengan katup lain dengan spesifikasi dan tingkat tekanan yang sama, katup kupu-kupu bergelang memiliki keunggulan panjang struktur pendek, ukuran kecil, ringan, dan struktur sederhana.
※ Pembukaan dan penutupan cepat, pengoperasian mudah, dan dapat digunakan untuk membuka dan menutup katup dengan cepat.
※ Ini memiliki fungsi pengatur aliran yang baik dan kekencangan penutup, masa pakai yang lama, dan dapat digunakan sebagai katup pengatur.
※ Sangat cocok untuk katup berdiameter besar dan banyak digunakan dalam pasokan air besar dan jaringan pipa drainase.
