Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Ukuran Pelabuhan: | 200/250/300/350mm | Tekanan nominal: | 1,0/1,6 MPa |
|---|---|---|---|
| Pengemudi: | Roda tangan | Jenis: | Katup kupu-kupu |
| Penyambung: | Penghubung jalur pipa | Nomor model: | D341X-10/16Q |
| Tubuh: | Besi cor | kursi: | NBR |
| Penggunaan: | Air bersih | Suhu.: | -10 ℃ ~ 80 ℃ |
| Standar: | GB12238 | Disesuaikan: | OEM-ODM |
| Cahaya Tinggi: | katup kupu-kupu bergelang besi cor nodular,katup kupu-kupu bergelang 1mpa,katup kupu-kupu bergelang dn300 |
||

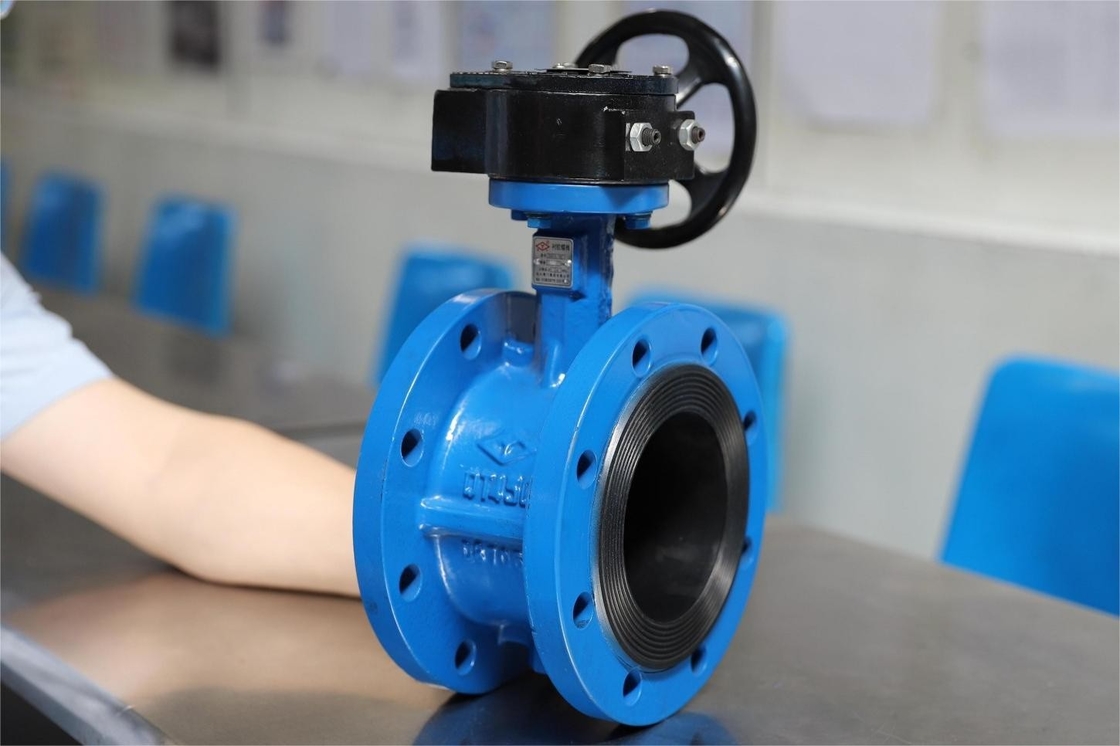

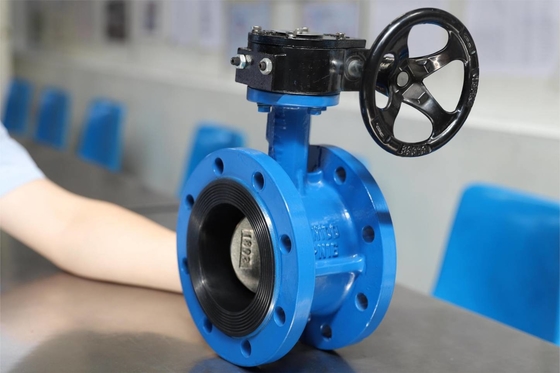

Katup kupu-kupu bergelang, sebagai komponen yang digunakan untuk mewujudkan on-off dan kontrol aliran sistem pipa, telah banyak digunakan di berbagai bidang seperti perminyakan, industri kimia, metalurgi, tenaga air, dll.
Katup mudah dioperasikan, ketat dalam kinerja penyegelan dan umur panjang;Ini dapat digunakan untuk memotong atau menyesuaikan laju aliran dengan cepat.Sangat cocok untuk acara yang membutuhkan penyegelan yang andal dan karakteristik penyesuaian yang baik.
Penggunaan segel kursi karet membuatnya cocok untuk suhu dan tekanan yang lebih rendah, umumnya tidak lebih dari 80 ℃ dan tidak lebih dari PN10, tetapi juga membuatnya memiliki kinerja penyegelan yang sangat baik.Oleh karena itu paling cocok untuk cairan suhu normal.
|
Model |
PN(MPa) |
Tekanan Uji (MPa) |
Suhu media |
Media yang Berlaku |
|
|
Kekuatan (air) |
Penyegelan (air) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Air |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
Air |
Badan katup: Besi cor abu-abu + NBR, Besi cor nodular + NBR
Plat kupu-kupu: QT450-10
Spindel katup: 45
Cincin penyegel tipe-D: NBR + EPDM
| Model | DN | Ukuran | ||||
| mm | D | D1(PN10) | Z-φd | L | bf | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
※ Dibandingkan dengan katup lain dengan spesifikasi dan tingkat tekanan yang sama, katup kupu-kupu bergelang memiliki keunggulan panjang struktur pendek, ukuran kecil, ringan, dan struktur sederhana.
※ Pembukaan dan penutupan cepat, pengoperasian mudah, dan dapat digunakan untuk membuka dan menutup katup dengan cepat.
※ Ini memiliki fungsi pengatur aliran yang baik dan kekencangan penutup, masa pakai yang lama, dan dapat digunakan sebagai katup pengatur.
※ Sangat cocok untuk katup berdiameter besar dan banyak digunakan dalam pasokan air besar dan jaringan pipa drainase.
Saat tidak digunakan, harus ditempatkan di ruangan yang kering dan berventilasi, dan kedua ujungnya harus ditutup dengan penutup debu untuk memastikan rongga bagian dalam katup bersih.
Saat disimpan di luar ruangan untuk diamankan, sebaiknya ditopang, tidak bersentuhan dengan tanah, dan ditutup dengan film plastik untuk perlindungan.
Ketika katup yang disimpan untuk waktu yang lama digunakan kembali, periksa apakah pengepakan gagal, dan tambahkan oli pelumas ke setiap bagian yang berputar.
Selama penggunaan, katup harus diperiksa secara teratur untuk memastikan penggunaan normal, termasuk mengencangkan mur kelenjar pengepakan katup secara teratur untuk mengkompensasi keausan batang katup.
Katup harus digunakan dan dirawat dalam periode servis yang ditentukan, termasuk penggantian paking, pengepakan, cincin penyegel, bola (sebagaimana diperlukan) dan pasangan penyegel lainnya.
Menjaga kebersihan lingkungan kerja katup dapat memperpanjang masa pakai katup.
Hubungi kami, Anda bisa mendapatkan layanan kustomisasi OEM/ODM.
Semua jenis valve dengan desain dan standar manufaktur bisa Anda dapatkan disini, seperti ANSI, API, DIN, BS, JIS dan GOST.
Untuk produk dengan cetakan yang ada, 10 ton tersedia untuk dipesan.Untuk kurang dari 10 ton, kami dapat menggabungkan produksi dengan pesanan lainnya.
Jika Anda memiliki persyaratan khusus dan pesanan besar, kami dapat membuka cetakan baru dan menghasilkan.
Produk reguler dapat dikirim langsung dari stok.Sampel dapat diberikan sebelum pengiriman.
