Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

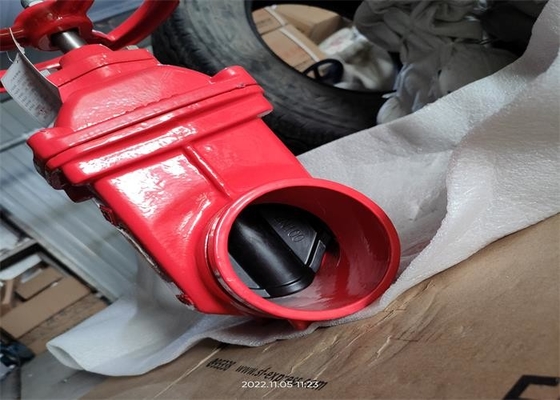

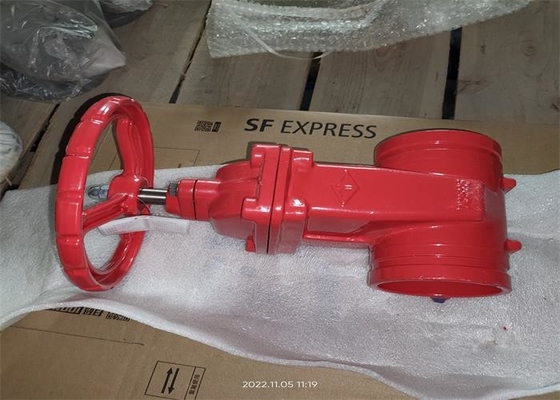

Nama Produk: | Katup Perlindungan Kebakaran | Nama Katup: | Gerbang katup |
---|---|---|---|
Bahan Tubuh: | Besi ulet | Tubuh Warna: | Warna merah |
Kekuasaan: | Menangani roda | Bahan Kursi: | EPDM + besi ulet |
Suhu: | ≤80℃ | Tekanan: | 1,6 mp |
Cahaya Tinggi: | koneksi penjepit katup gerbang merah,katup gerbang merah batang tidak naik,katup gerbang batang tidak naik 1.6mpa |
Katup dapat digunakan pada suhu sedang tidak lebih dari 80 ℃ pipa dan peralatan untuk mengatur dan mencegat aliran

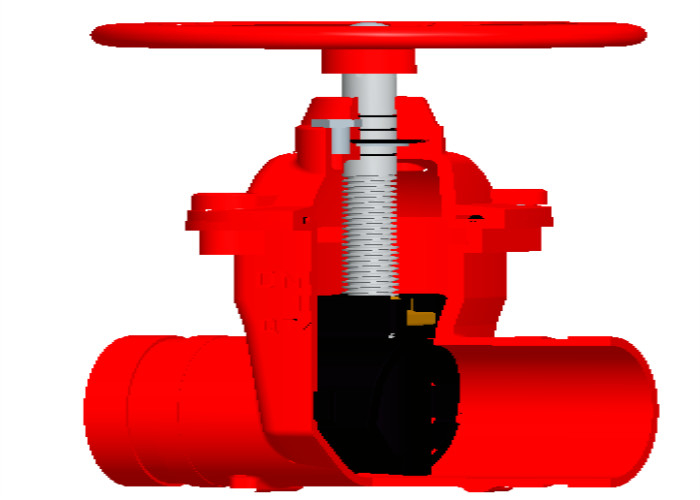

Katup bergantung pada putaran handwheel untuk memutar batang, menggerakkan gerbang ke atas atau ke bawah, sehingga mencapai tujuan pembukaan dan penutupan.Efek penyegelan dapat dicapai dengan mengkompensasi deformasi mikro yang dihasilkan oleh ram di bawah tekanan.
Bagian nama | Bahan bagian |
Tubuh, Kap | Besi ulet |
Cakram | besi ulet + EPDM |
Tangkai | SS |
Batang Kacang | Kuningan/ Ulet |
Ukuran | Tatap muka L | SEBUAH | B | D | D1 | H |
50 | 145 |
9.5
|
14.5 | 55.6 | 60 | 203 |
65 | 160 | 71.6 | 76 | 222 | ||
80 | 170 | 84.6 | 89 | 257 | ||
100 | 180 | 16 | 109 | 114 | 293.5 | |
125 | 254 | 135.6 | 140 | 355 | ||
150 | 240 | 160.6 | 165 | 409 | ||
200 | 275 | 13 | 19 | 214 | 219 | 504 |
1. Bentuk sederhana, ringan, teknologi manufaktur yang baik, berbagai aplikasi, mudah dipasang.
2. Struktur yang masuk akal dan kompak, volume kecil, bagian massa dekat (gerbang) menggunakan struktur baji, dalam pekerjaan dapat secara otomatis mengkompensasi beban atau suhu abnormal yang disebabkan oleh deformasi badan katup, segel yang aman dan andal.
3. Media dapat mengalir dari kedua sisi katup gerbang ke segala arah untuk mencapai tujuan penyambungan atau pemotongan.
4. Pembukaan dan penutupan lebih hemat tenaga kerja.Saat membuka dan menutup, arah gerak pelat gerbang tegak lurus dengan arah aliran medium.
5. Dapat digunakan untuk pembuangan limbah, ketahanan korosi katup gerbang, mencegah karakteristik karat pelat gerbang.
1. Katup disimpan di gudang kering.Dilarang keras menyimpannya di udara terbuka.
2. Penyimpanan jangka panjang, harus dipelihara secara teratur.
3. Produk ini dapat dipasang di posisi apa pun dan pipa apa pun, kondisi penggunaan harus konsisten dengan persyaratan dalam spesifikasi kinerja.
4. Pipa dan rongga katup harus dibersihkan sebelum pemasangan.
5. Setelah pemasangan, produk tidak boleh terkena gaya eksternal yang besar.
6. Ketika suhu minimum lokal lebih rendah dari 4 ℃, perlindungan isolasi harus dilakukan;Karena katup ujung harus digunakan dengan pemanas pipa atau jaket, untuk mencegah suhu dinding tabung di bawah 0℃.
7. Dilarang keras memasang dan menggunakan pipa yang mengandung getaran atau perubahan cepat pada suhu sedang.
8. Katup penyegel kursi elastis tidak boleh dipasang pada pipa yang tekanan kerjanya lebih besar dari tekanan nominal.
9. Katup interseat elastis tidak boleh digunakan pada jalur yang dikontrak kecuali jika direkomendasikan atau didemonstrasikan oleh pabrikan.
10. Untuk mencegah kerusakan selama pengoperasian, disarankan agar torsi pengoperasian DN40 ~ 100 tidak lebih dari 270N.m dan DN125 ~ 300. Nilainya harus kurang dari 400 Nm, DN350hingga 600 harus kurang dari 500N.m, dan ≥DN700 harus kurang dari 700N.m.
