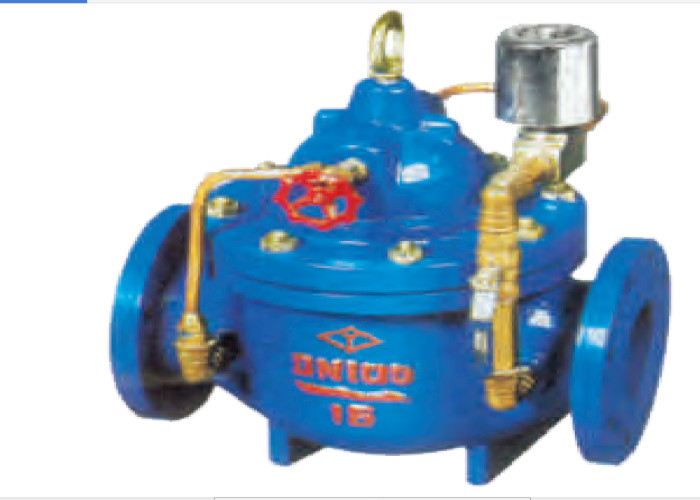

Flange 600X Hidrolik Katup Kontrol Listrik 1.6 Mpa Water Conservancy Valve

pengantar

600X katup kontrol listrik hidrolik digunakan untuk pasokan air, AC dan sistem pipa api.Medium: air, suhu 80 .Solenoid valve digunakan sebagai pilot valve.Ketika katup solenoid dihidupkan atau dimatikan, sakelar katup dikendalikan oleh tekanan air di dalam pipa

prinsip bekerja

Bagian dari media di ujung saluran masuk katup berjalan di sepanjang saluran.katup jarum.Masuk ke ruang atas diafragma.Ketika kumparan solenoida diberi energi, solenoida terbuka.Media di ruang atas diafragma katup utama mengalir ke outlet di sepanjang katup solenoid dan katup bola, dan tekanan di ruang atas diafragma berkurang.Di bawah aksi perbedaan tekanan, tekanan sedang mendorong membuka inti katup utama dan katup utama terbuka.Mulai pasokan air

Ketika kumparan katup solenoid dimatikan, katup solenoida tetap tertutup.Pada saat ini, saluran keluar dari ruang atas diafragma katup utama tetap tertutup.Karena area membran lebih besar dari area inti katup utama, katup utama ditutup di bawah aksi perbedaan tekanan antara keduanya.

Untuk kontrol level kolam: ketika level cairan turun ke level rendah yang disetel, sakelar level cairan mengirimkan sinyal, koil katup solenoida diberi energi, katup solenoida dibuka, dan kemudian katup utama dibuka untuk memulai pasokan air.Ketika level cairan di kolam mencapai nilai ketinggian yang ditetapkan, di bawah aksi sakelar level cairan, sinyal kontrol dikirim, dan katup solenoid ditutup, sehingga katup utama ditutup dan pasokan air dihentikan.Sirkulasi bolak-balik seperti itu membuat level cairan di kolam stabil dalam kisaran tertentu
