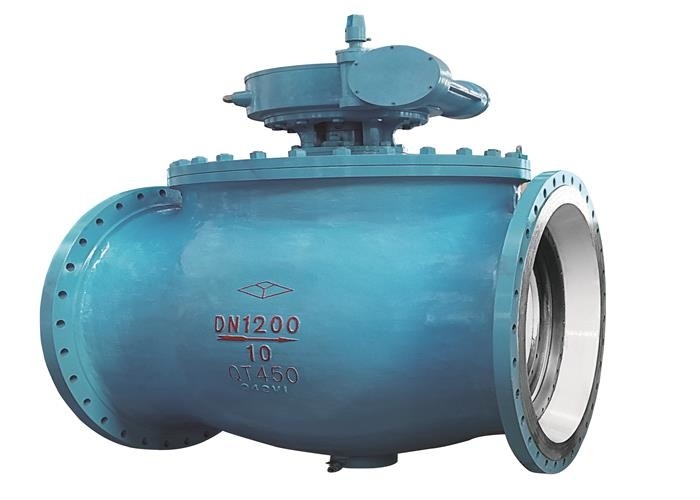

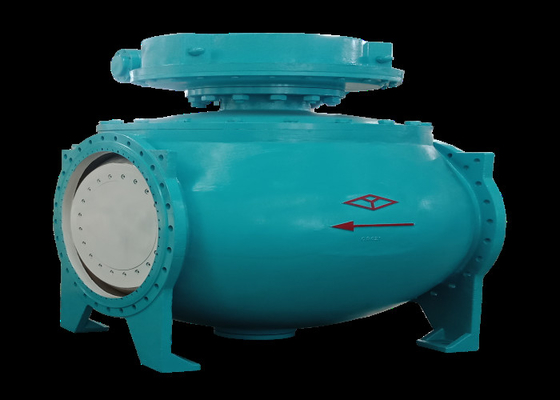

Besi Ulet Flange End Eksentrik Hemispherical Valve Floating Ball Valve

Penggunaan:

Katup dapat digunakan untuk mencegah media dari arus yang merugikan dalam sistem perpipaan apa pun.

prinsip bekerja

Katup dibuka atau diblokir dengan memutar rantai katup.Katup bola memiliki keunggulan sakelar lampu dan volume kecil.Itu dapat dibuat menjadi diameter besar, penyegelan yang andal, struktur sederhana dan perawatan yang mudah.Permukaan penyegelan dan permukaan bola sering ditutup, yang tidak mudah terkikis oleh media.Ini telah banyak digunakan di berbagai industri

gaya struktural

1. Jenis yang dipasang di atas: terutama ditujukan untuk media dengan erosi dan keausan yang serius.Struktur yang dipasang di atas sangat nyaman untuk penggantian dan pemeliharaan bagian pembuka dan penutup yang rusak.Tidak perlu melepas seluruh katup dari pipa, yang sangat menghemat waktu dan biaya perawatan.

2. Tipe yang dipasang di samping: tipe yang dipasang di samping memiliki struktur yang kompak dan bobot katup yang ringan.Sangat cocok untuk acara-acara yang membutuhkan ruang pemasangan katup.

ciri

Katup hemispherical eksentrik adalah struktur yang dipasang di atas.Katup yang dipasang pada pipa dapat langsung diperiksa dan diperbaiki secara online, yang secara efektif dapat mengurangi penghentian perangkat dan mengurangi biaya.

Katup hemispherical eksentrik adalah desain kursi tunggal.Masalah bahwa media di rongga katup mempengaruhi keamanan penggunaan karena kenaikan tekanan yang tidak normal dihilangkan.

Desain torsi rendah.Batang katup dengan desain struktural khusus dapat dibuka dan ditutup dengan mudah hanya dengan pegangan kecil.

Tidak ada gesekan antara pembukaan dan penutupan.Fungsi ini sepenuhnya memecahkan masalah bahwa penyegelan katup [wiki] tradisional [/ wiki] dipengaruhi oleh gesekan timbal balik antara permukaan penyegelan.

Struktur segel baji.Katup disegel dengan menekan baji bola ke dudukan katup oleh gaya mekanis yang disediakan oleh batang katup, sehingga keketatan katup tidak terpengaruh oleh perubahan tekanan diferensial pipa, dan kinerja penyegelan dijamin dengan andal di bawah berbagai kondisi kerja.

Struktur pembersihan diri dari permukaan penyegelan katup hemisfer eksentrik.Ketika bola dimiringkan dari dudukan katup, cairan dalam pipa melewati 360 ° secara merata di sepanjang permukaan penyegelan bola, yang tidak hanya menghilangkan gerusan lokal pada dudukan katup oleh cairan berkecepatan tinggi, tetapi juga mencuci menghilangkan akumulasi pada permukaan penyegelan, sehingga mencapai tujuan pembersihan sendiri

Tujuan utama

1. Tahanan fluida kecil, dan koefisien tahanannya sama dengan bagian pipa dengan panjang yang sama.

2. Struktur sederhana, volume kecil dan ringan.

3. Ini ketat dan dapat diandalkan.Permukaan penyegelan katup bola secara luas terbuat dari plastik dengan kinerja penyegelan yang baik.Ini juga telah banyak digunakan dalam sistem vakum.

4. Mudah dioperasikan dan dibuka dan ditutup dengan cepat.Hanya perlu memutar 90 ° dari buka penuh hingga tutup penuh, yang nyaman untuk kendali jarak jauh.

5. Perawatannya mudah, struktur katup bolanya sederhana, cincin penyegelnya umumnya dapat dipindahkan, dan pembongkaran dan penggantiannya relatif nyaman.

6. Saat terbuka penuh atau tertutup penuh, permukaan penyegelan bola dan dudukan katup diisolasi dari media.Ketika media melewati, itu tidak akan menyebabkan erosi permukaan penyegelan katup.

7. Ini memiliki berbagai aplikasi, mulai dari diameter kecil hingga beberapa milimeter dan diameter besar hingga beberapa meter.Hal ini dapat diterapkan dari vakum tinggi ke tekanan tinggi.Ketika bola berputar 90 derajat, saluran masuk dan keluar harus berbentuk bola, untuk memotong aliran.

Fungsi dan spesifikasi
